DCU, контроль расстояния до 15,3 м, 2 пороговых и аналоговый выходы

  • Особенности

  • Рабочий диапазон.
    - DCU-1100 Серия: от 0,6 до 15,3 м (от 2 до 59 ft.)
    - DCU-1600 Серия: от 0,1 до 1,83 м (от 4 до 72 in.)
    - DCU-7000 Серия:
         7110 и 7210: от 0,3 до 4,88 м (от 1 до 16 ft.)
         7070: от 0,3 до 9,75 м (от 1 до 32 ft.)
      Внутренния термо компенсация
      Программируемое время реакции
      Не обслуживаемые
      Программируемые фильтры

  • Описание

  • Датчики DCU серии используют ультразвуковую технологию для бесконтактного измерения уровня или расстояния. Такая универсальность делает DCU серию идеальной для различных приложений. Цвет, прозрачность, электрическая проводимость, плотность или вязкость объекта не оказывает влияния на работу ультразвукового датчика. Ультразвуковой датчик хорошо работает в тяжелых (экстремальных) условиях и практически не требует обслуживания.




  •
  • Принцип работы.

  • Ультразвуковое измерение по работе очень похоже на работу радара. Датчик излучает ультразвуковые волны. Когда ультразвуковые волны встречают твердые или отражающие объекты, например жидкости, они отражаются от этих объектов и принимаются датчиком.
    Измерив время прихода отраженного сигнала, скорость звука в окружающей среде известна, соответственно может быть рассчитано расстояние до объекта.
    До недавнего времени множество параметров, влияющих на скорость распространения звука в окружающей среде вносили ошибки в точность измерений. С развитием микропроцессорных технологий эти параметры могут учитываться в расчетах, и их влияние на ошибки в расчетах могут быть устранены. Одним из таких параметров является температура окружающей среды. Датчики DCU серии содержат встроенную температурную компенсацию, для корректировки изменений температуры окружающей среды. Так же датчики серии DCU содержат программируемые параметры для учета других переменных, таких как скорость звука в жидкости или искажения в цистерне. Расстояние до объекта преобразуется в аналоговый выходной сигнал.




  •
  • Приложения

  • Датчики DCU серии были разработаны для широкого круга задач, в том числе экологического мониторинга, обнаружения объектов, бесконтактнго обнаружения и контроля уровня.


  • Позиционирование оборудования.

  • Ультразвуковые датчики очень эффективны для бесконтактного контроля положения. Они превосходят механические устройства, которые изнашиваются, причиняют повреждения объекту и легко загрязняются.

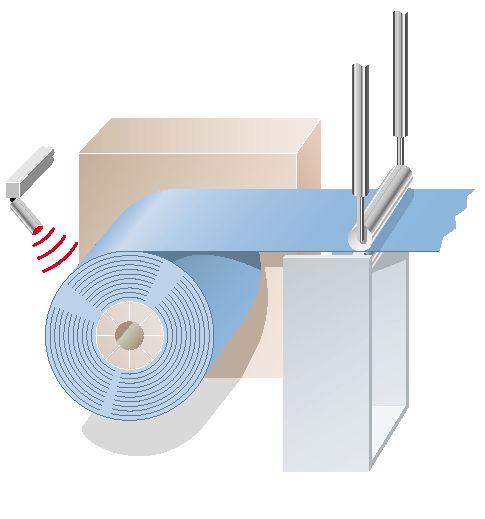

  • Промышленная автоматизация.

  • Применение датчиков DCU серии разнообразно. Например, измерение диаметра рулона, управление циклом, позиционирование, бесконтактный контроль и определение размеров.

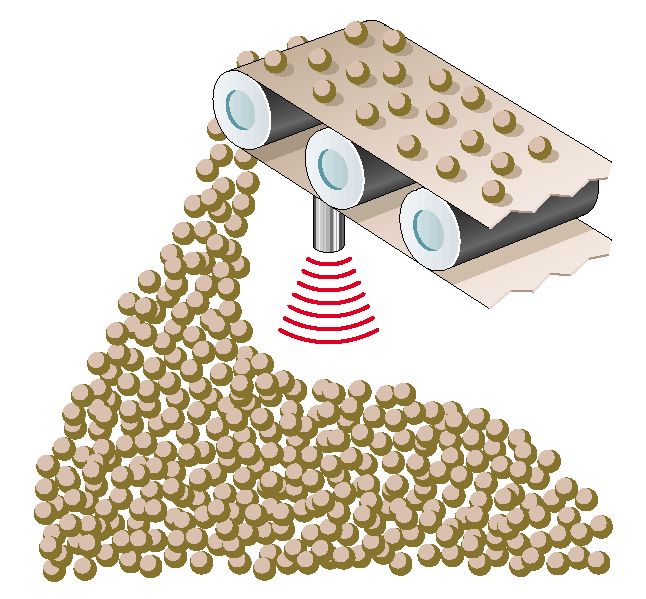

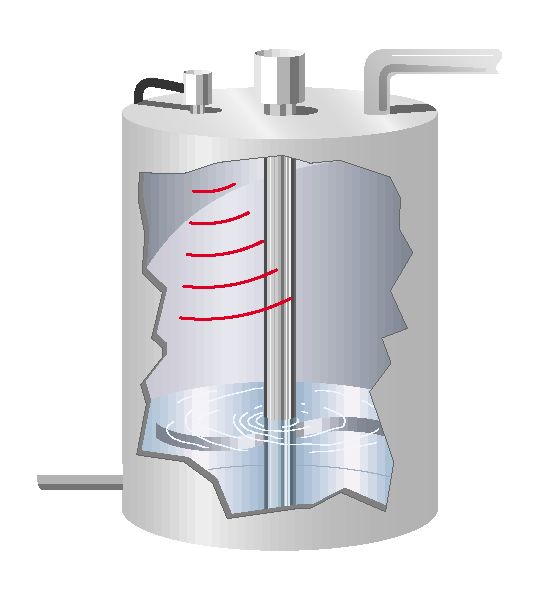

  • Измерение уровня и контроль резервуара.

  • Эта задача, где требуется контролировать уровень жидких или сыпучих материалов и непрерывная индикация уровня или осуществление контроля уровня.

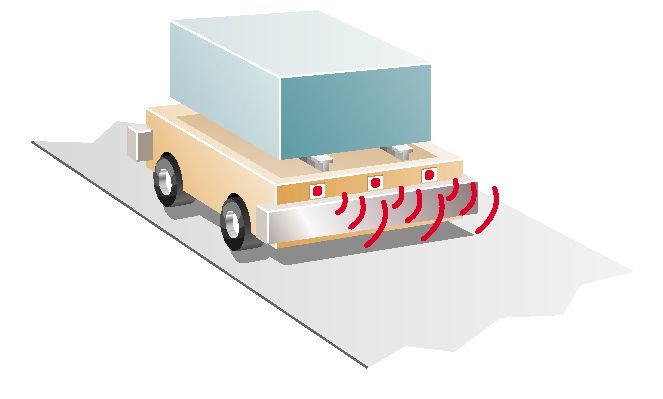

  • Предупреждения столкновений

  • Оно включает обнаружение объектов или структур на пути передвижного оборудования, что позволяет избежать столкновений или аварий. При поездке датчик расстояния управляет торможением или остановкой, для обеспечения заданного расстояния. Применения включают автоматические транспортные средства, мостовые краны и парк транспортных средств применяемых для погрузочных работ сзади, при условии ограниченного заднего обзора.

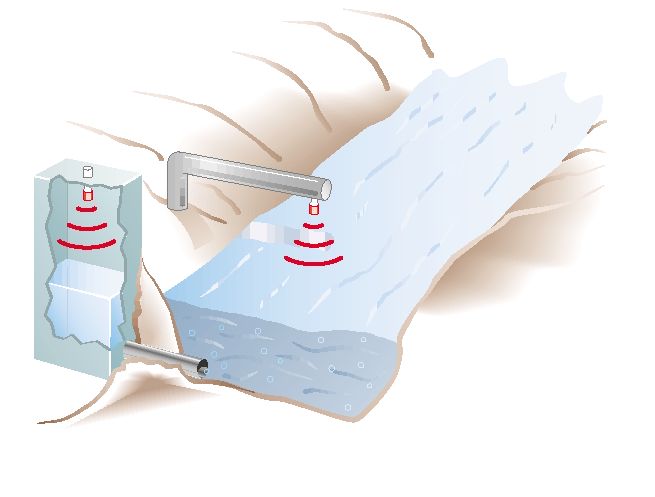

  • Мониторинг окружающей среды.

  • Задачи мониторинга окружающей среды, являются задачами в которых использование датчиков контроля уровня воды или снега, связано со сбором и передачей данных в системе. Примеры включают контроль уровня чистых или сточных вод, уровень потока, уровень водохранилища или уровень снега.
Модель DCU-110 DCU-1600 DCU-7000

Рабочий диапазон

от 0,6 до 15,3 м
(от 2 до 59 ft.)
от 0,1 до 1,83 м
(от 4 до 72 in.)
DCU-7070:
от 0,3 до 9,75 м
(от 1 до 32 ft.)
DCU-7110 и DCU-7210:
от 0,3 до 4,88 м
(от 1 до 16 ft.)

Выходное напряжение

дискретный и
аналоговый
4 - 20 мА
4 - 20 мА 0 - 5 V
Напряжение питания 24 В * 24 В * 24 В *
Потребляемый ток 110 мА  24 В 80 мА 24 В 80 мА 24 В
Максимальная мощьность 3 Вт 2,5 Вт 2,5 Вт
Исполнение
корпуса
ПВХ ПВХ DCU-7110 и 7210:
ПВХ
ВСГ-7070: сталь
Монтаж 3 NPT или
3 in. 150 lb. фланец
1 NPT, 2 NPT или
2 in. гигиенический 3A фланец
DCU-7110: 2 NPT
DCU-7070 & 7210: хомут, цанговое крепление
Тип излучателя DCU-1104: керамика, покрытие ПВХ
DCU-1108: керамика, тефлоновое покрытие
Керамика DCU-7110: керамика, покрытие ПВХ
DCU-7070 и 7210: электростатический
Класс пыле, влаго защиты NEMA 4X NEMA 6P, IP67 DCU-7110: NEMA 4X
DCU-7070 и 7210: NEMA 12
Время отклика программируется
(120 мс минимум)
программируется программируется
(5 сек. с момента включения)
Частота дискретизации Программируется
(8-0.125 Hz)
Программируется
(60 to 1000 ms)
12 Hz
Разрешение 0.1 in. (2.5 мм) 0.13 in. (3.3 мм) 0.05 in. (1.3 мм)
Точность (без термокомпенсации) ±0.25% от рабочего диапазона ±0.25% от рабочего диапазона ±0.25% от рабочего диапазона
Настройка встроенная клавиатура RS-232 RS-232
Диапазон рабочих температур от -30 до 140°F
(от -34 до 60°C)
от -30 до 140°F
(от -34 до 60°C)
DCU-1633 работает до 250°F (121°C) в течении не более 39 мин.
от -30 до 140°F
(от -34 до 60°C)
Термокомпенсация встроенная встроенная встроенная
Угол излучения 9° от оси 9° от оси 9° от оси
Подключение (10) соединительный кабель
(6 ft. (1.8 м) стандартная длина)
(8) соединительный кабель
(6 ft. (1.8 м) стандартная длина)
(8) соединительный кабель
(6 ft. (1.8 м) стандартная длина)
Частота 42 kHz 143 kHz DCU-7110: 69 kHz
DCU-7070 и 7210: 50 kHz
* Этот датчик работает в диапазоне напряжений от 12 до 28 В, но реальное значение может быть меньше, если напряжение питания меньше 24 В.
Технические характеристики могут быть изменены без предварительного уведомления.

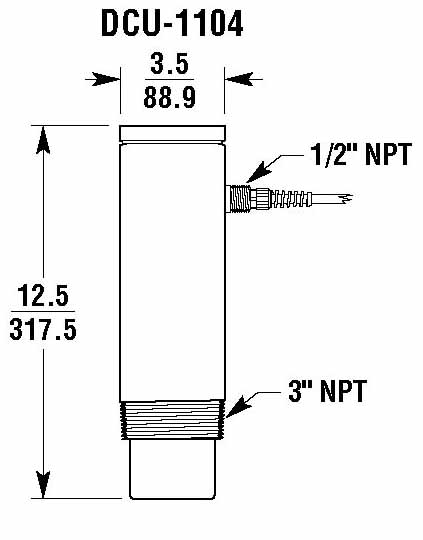

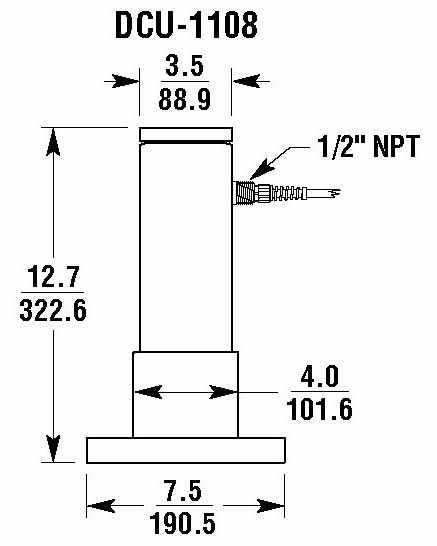

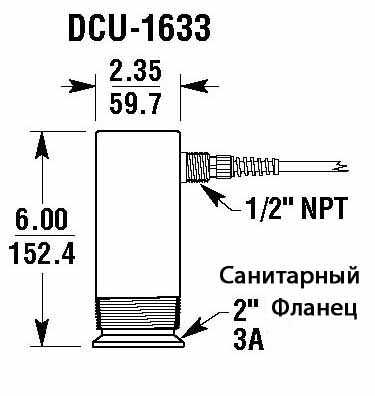

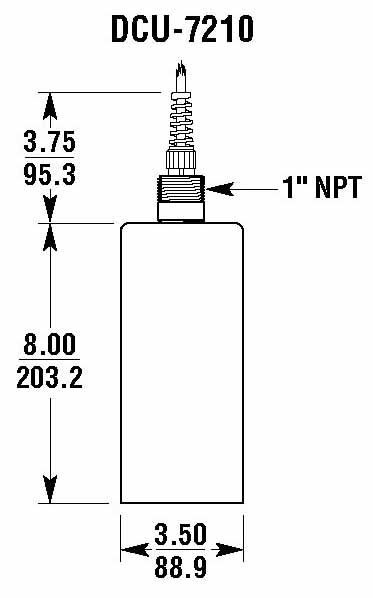

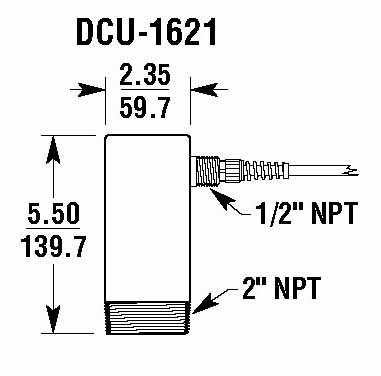

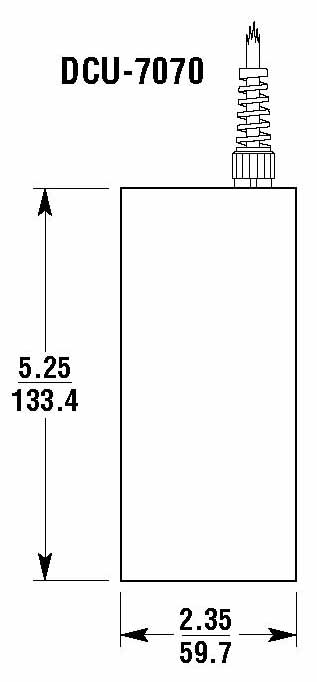

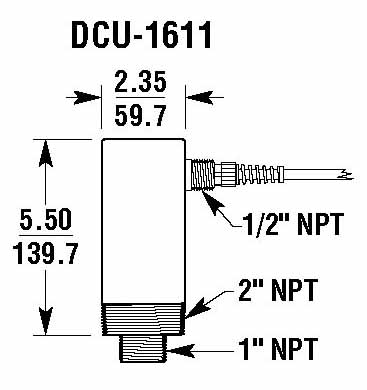

Размеры - дюймы / мм

Увеличить Увеличить
Увеличить Увеличить Увеличить
Увеличить Увеличить Увеличить

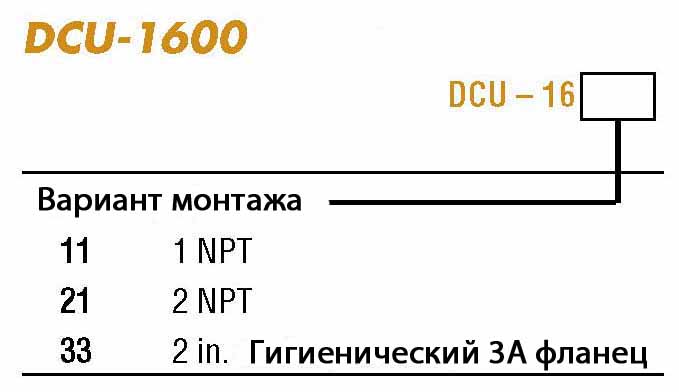

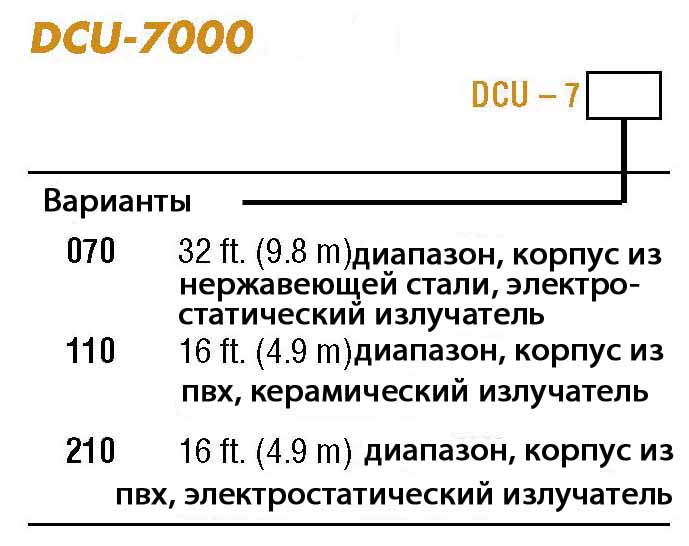

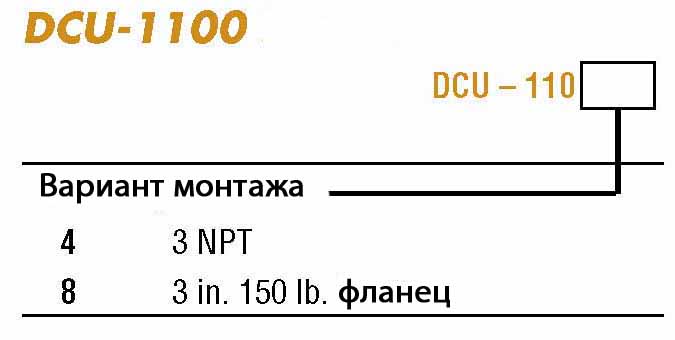

Информация для заказа
