Datalogic S5

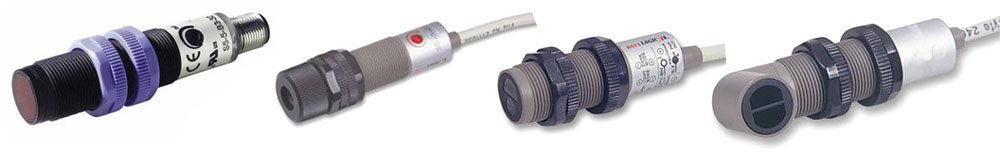

S5 — серия оптических датчиков в цилиндрическом корпусе M18
Питание
- Напряжение питания: 10...30 DC или 15...264 AC
- Потребляемый ток: макс 30мА DC, 10мА AC
- Задержка при включении: не более 1с
- Защита от переполюсовки и короткого замыкания в моделях с DC
- Регулировка (2 кнопки и вход программирования): пороговых величин (+/-) кнопками, есть переключатель "в темноте/на свету" и задержки выключения
Выход: PNP/NPN в моделях с DC, тиристор в моделях AC
- Ток нагрузки: макс 150 мА DC, макс 100 мА AC
- Остаточное напряжение: макс 2.5 В DC
- Время отклика: 500 мкс
- Повторяемость: 70 мкс
Материал
- Корпуса: пластик (ABS)
- Линзы: пластик (PMMA)
- Класс защиты: IP67
- Диапазон рабочих температур: -25...55ºС
- Температура хранения: -25...70ºС

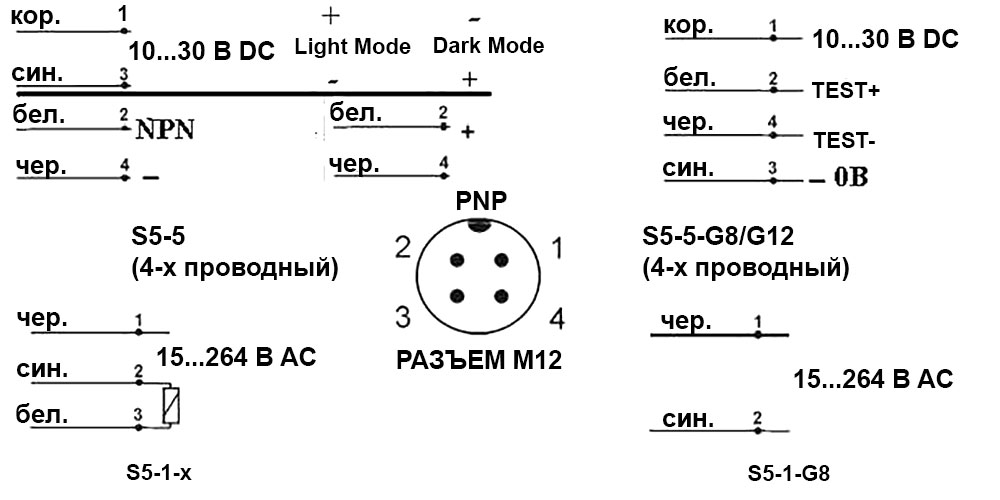

- Соединение: кабель 2м или разъем М12
| Осевой излучатель, питание DC | Радиальный излучатель, питание DC | Рабочее расстояние, мм | ||||
|---|---|---|---|---|---|---|

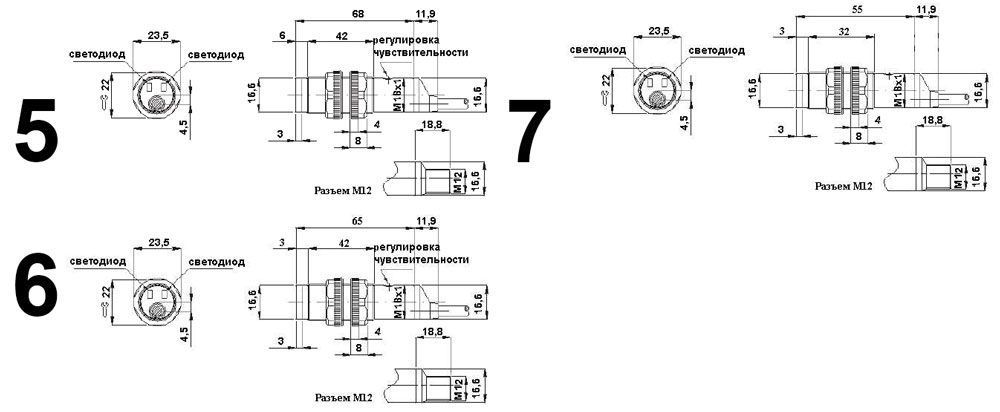

| Модели с 4х проводным кабелем | Модели с разъемом М12 | Чертеж | Модели с 4х проводным кабелем | Модели с разъемом М12 | Чертеж | |
| Датчики диффузионные | ||||||
| S5-5-B3-30 (G5210730) | S5-5-B3-32 (G5210732) | 5 | S5-5-B3-35 (G5210735) | S5-5-B3-37 (G5210737) | 3 | 100...3000 |
| Датчики отражательные для прозрачных объектов | ||||||
| S5-5-T1-30 (952051680) | S5-5-T1-32 (952051690) | 6 | - | - | - | 100...800 |
| Датчики отражательные | ||||||
| S5-5-A4-30 (G5210230) | S5-5-A4-32 (G5210232) | 7 | S5-5-A4-35 (G5210235) | S5-5-A4-37 (G5210237) | 3 | 100...4000 |
| Датчики диффузионные | ||||||
| S5-5-C10-30 (G5210530) | S5-5-C10-32 (G5210532) | 7 | S5-5-C10-35 (G5210535) | S5-5-C10-37 (G5210537) | 3 | 10...100 |
| S5-5-C35-30 (G5210630) | S5-5-C35-32 (G5210632) | 6 | S5-5-C35-35 (G5210635) | S5-5-C35-37 (G5210637) | 3 | 10...350 |
| S5-5-C60-30 (952051640) | S5-5-C60-32 (952051650) | 6 | S5-5-C60-35 (952051660) | S5-5-C60-37 (952051670) | 3 | 10...600 |
| Датчики конвергентные | ||||||
| S5-5-D15-30 (G5210430) | S5-5-D15-32 (G5210432) | 7 | S5-5-D15-35 (G5210435) | S5-5-D15-37 (G5210437) | 3 | 15* |
| Оппозитные приемники | ||||||
| S5-5-F12-30 (G5210130) | S5-5-F12-32 (G5210132) | 6 | S5-5-F8-35 (G5210135) | S5-5-F8-37 (G5210137) | 3 | 0...12000** |
| Оппозитные излучатели | ||||||
| S5-5-G12-00 (G5210000) | S5-5-G12-02 (G5210002) | 7 | S5-5-G8-05 (G5210005) | S5-5-G8-07 (G5210007) | 3 | 0...12000** |
| Датчики оптоволоконные | ||||||
| S5-5-E1-30 (G5210830) | S5-5-E1-32 (G5210832) | 4 | - | - | - | *** |
| Осевой излучатель, питание AC | Радиальный излучатель, питание AC | Рабочее расстояние, мм | ||||
|---|---|---|---|---|---|---|
| Модели DarkMode с 3х проводным кабелем | Модели DarkMode с 3х проводным кабелем | Чертеж | Модели DarkMode с 3х проводным кабелем | Модели DarkMode с 3х проводным кабелем | Чертеж | |
| Датчики отражательные | ||||||
| S5-1-A2-10 (G5110210) | S5-1-A2-20 (G5210220) | 1 | S5-1-A2-15 (G5110215) | S5-1-A2-25 (G5110225) | 3 | 100...4000 |
| Датчики диффузионные | ||||||
| S5-1-C8-10 (G5110510) | S5-1-C8-20 (G5210520) | 2 | S5-1-C8-15 (G5110515) | S5-1-C8-25 (G5110525) | 3 | 10...80 |
| S5-1-C30-10 (G5110610) | S5-1-C30-20 (G5210620) | 1 | S5-1-C30-15 (G5110615) | S5-1-C30-25 (G5110625) | 3 | 10...300 |
| Датчики конвергентные | ||||||
| S5-1-D15-10 (G5110410) | S5-1-D15-20 (G5210420) | 2 | - | - | - | 15* |
| Оппозитные приемники | ||||||
| S5-1-F8-10 (G5110110) | S5-1-F8-20 (G5210120) | 1 | S5-1-F8-15 (G5110115) | S5-1-F8-25 (G5110125) | 3 | 0...80 |
| Оппозитные излучатели | ||||||
| S5-1-G8-00 (G5110000) | 2 | S5-1-G8-05 (G5110005) | 3 | 0...80 | ||
* - указано фокусное расстояние
** - для S5-x-F8-xx, S5-x-G8-xx рабочее расстояние 0...80 мм
***- в зависимости от типа используемого оптоволокна
