IRU, контроль расстояния до 10,67 м, 2 пороговых и изолированный токовый 4-20мА аналоговый выходы
IRU-2000/3000 Ультразвуковые датчики уровня
Рабочий диапазон:
- IRU-2000 Серия: от 0,3 до 7,62 м (от 1 до 25 ft.)
- IRU-3000 Серия: от 0,38 до 10,67 м (от 1.25 до 35 ft.)
- Простая установка
- Внутренния термо компенсация
- Программируемое время реакции
- Не обслуживаемые
- Программируемые фильтры
Датчики IRU 2000/3000 серии используют ультразвуковую технологию для бесконтактного измерения расстояния или уровня. Такая универсальность делает IRU серию идеальной для различных приложений. Цвет, прозрачность, электрическая проводимость, плотность или вязкость объекта не оказывает влияния на работу ультразвукового датчика. Ультразвуковой датчик хорошо работает в тяжелых (экстремальных) условиях и практически не требует обслуживания.
Современным аналогом датчика является настраиваемый ультразвуковой датчик IROCK 15
Принцип работы:
Ультразвуковое измерение по работе очень похоже на работу радара. Датчик излучает ультразвуковые волны. Когда ультразвуковые волны встречают твердые или отражающие объекты, например жидкости, они отражаются от этих объектов и принимаются датчиком.
Измерив время прихода отраженного сигнала, скорость звука в окружающей среде известна, соответственно может быть рассчитано расстояние до объекта.
До недавнего времени множество параметров, влияющих на скорость распространения звука в окружающей среде вносили ошибки в точность измерений. С развитием микропроцессорных технологий эти параметры могут учитываться в расчетах, и их влияние на ошибки в расчетах могут быть устранены. Одним из таких параметров является температура окружающей среды. Датчики IRU серии содержат встроенную температурную компенсацию, для корректировки изменений температуры окружающей среды. Так же датчики серии IRU содержат программируемые параметры для учета других переменных, таких как скорость звука в жидкости или искажения в цистерне. Расстояние до объекта преобразуется в аналоговый выходной сигнал.
Датчики IRU серии были разработаны для широкого круга задач, в том числе экологического мониторинга, обнаружения объектов, бесконтактнго обнаружения и контроля уровня.
| Модель | IRU-200x | IRU-212x /222x/233x | IRU-313x/323x |
| Рабочий диапазон | от 0,3 до 7,6 м (от 1 до 25 ft.) |
от 0,3 до 7,6 м (от 1 до 25 ft.) |
от 0,38 до 10,67 м (от 1.25 до 35 ft.) |

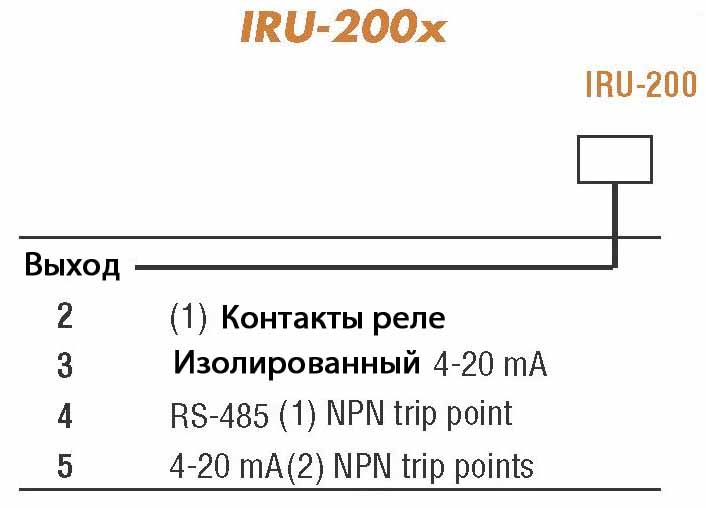

| Выход | (1)твердотельное реле аналоговый 4 - 20 мА (2)транзисторный выход NPN типа изолированный 4 - 20 мА RS-485 c (1) NPN |
аналоговый 4 - 20 мА (2)транзисторный выход NPN типа изолированный 4 - 20 мА RS-485 c (1) NPN |
аналоговый 4 - 20 мА (2)транзисторный выход NPN типа изолированный 4 - 20 мА |
| Напряжение питания | 24 В * | 24 В * | 24 В * |
| Потребляемый ток | 110 мА 24 В | 80 мА 24 В | 80 мА 24 В |
| Максимальная мощность | 2,5 Вт | 2,5 Вт | 2,5 Вт |
| Исполнение корпуса |
ABS с UV покрытием | ПВХ | ПВХ |

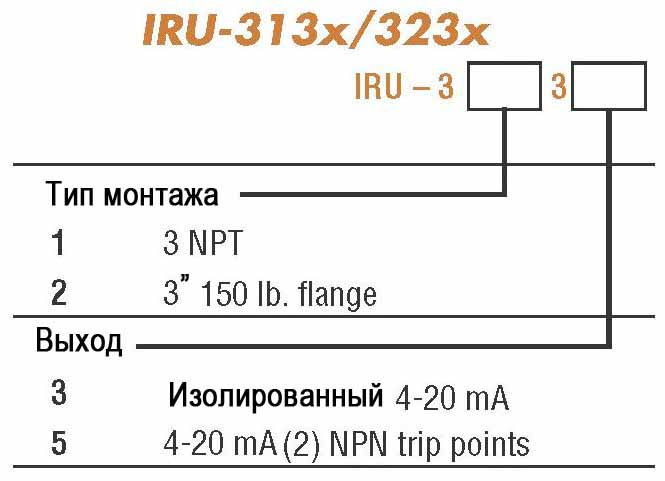

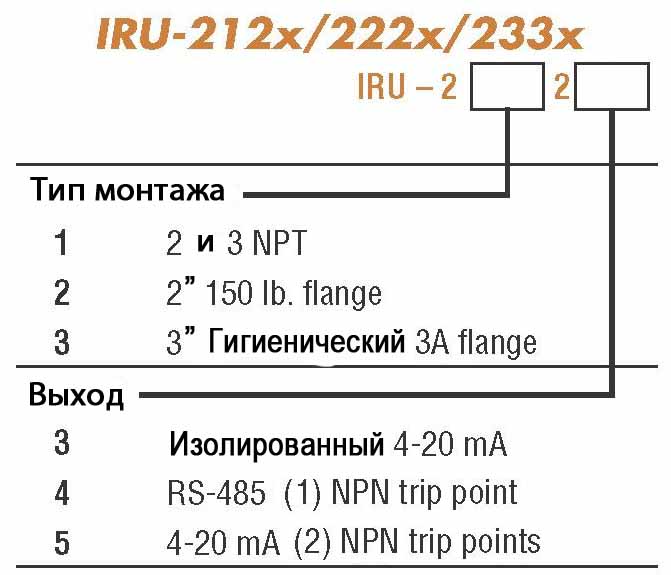

| Монтаж | монтажная поверхность под 4 винта | 2 и 3 NPT 2" фланец с тефлоновым покрытием 3" санитарный 3А фланец |
3 NPT 3" фланец с тефлоновым покрытием |
| Тип излучателя | керамика ABS покрытие |
Керамика | Керамика |
| Класс пыле, влаго защиты | NEMA 4X | NEMA 4X | NEMA 4X |
| Время отклика | программируется (20 мс минимум) |
программируется (20 мс минимум) |
программируется (20 мс минимум) |
| Частота дискретизации | Программируется (1-22 Hz) |
Программируется (1-22 Hz) |
Программируется (1-22 Hz) |
| Разрешение | 0.1 in. (2.5 мм) | 0.1 in. (2.5 мм) | 0.1 in. (2.5 мм) |
| Точность (без термокомпенсации) | ±0.25% от рабочего диапазона | ±0.25% от рабочего диапазона | ±0.25% от рабочего диапазона |
| Настройка | RS-232 c RST модулем: в отдельных моделях возможна настройка потенциометром |
RS-232 c RST модулем | RS-232 c RST модулем |
| Диапазон рабочих температур | от -40 до 140°F (от -40 до 60°C) |
от -40 до 140°F (от -40 до 60°C) |
от -40 до 140°F (от -40 до 60°C) |
| Термокомпенсация | встроенная | встроенная | встроенная |
| Угол излучения | 9° от оси | 9° от оси | 9° от оси |
| Подключение | IRU-2002 и 2003 (6) контактный разъем IRU-2004 и 2005 (6)соединительный кабель (6 ft. (1.8 м) стандартная длина) |
(6) соединительный кабель (6 ft. (1.8 м) стандартная длина) |
(6) соединительный кабель (6 ft. (1.8 м) стандартная длина) |
| Частота | 69 kHz | 69 kHz | 43 kHz |
| * Этот датчик работает в диапазоне напряжений от 12 до 28 В, но реальное значение может быть меньше, если напряжение питания меньше 24 В. | |||
| Технические характеристики могут быть изменены без предварительного уведомления. | |||

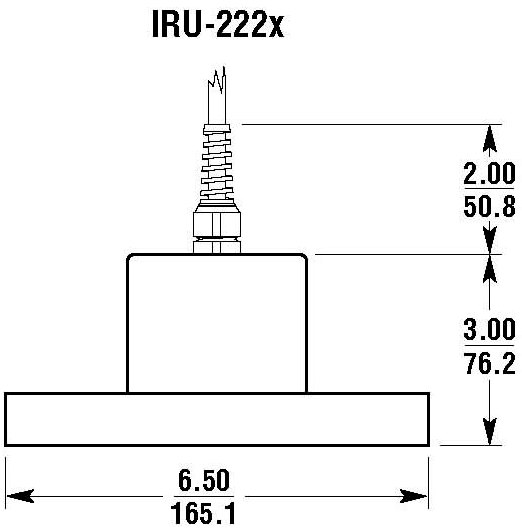

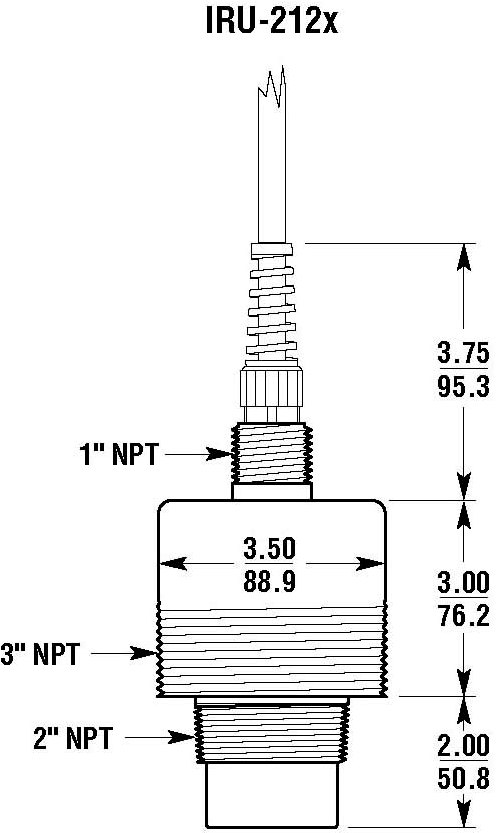

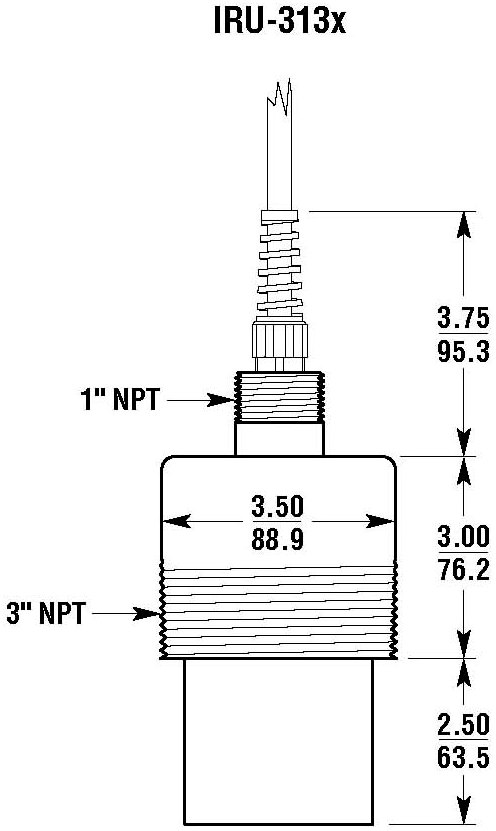

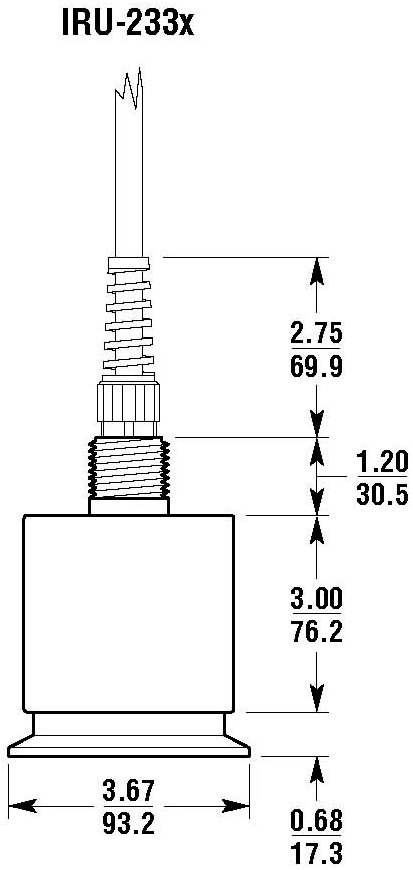

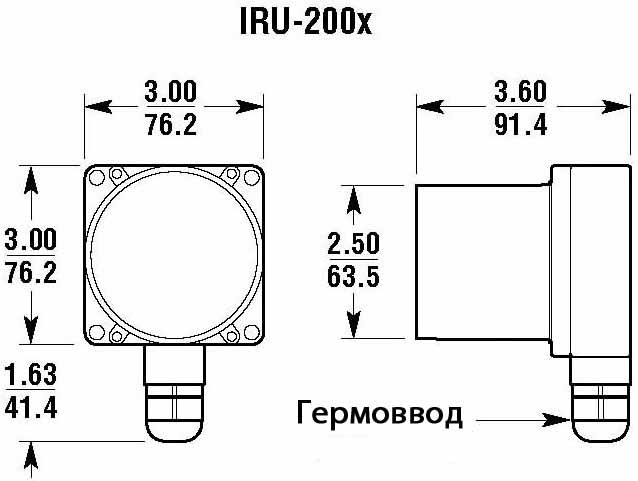

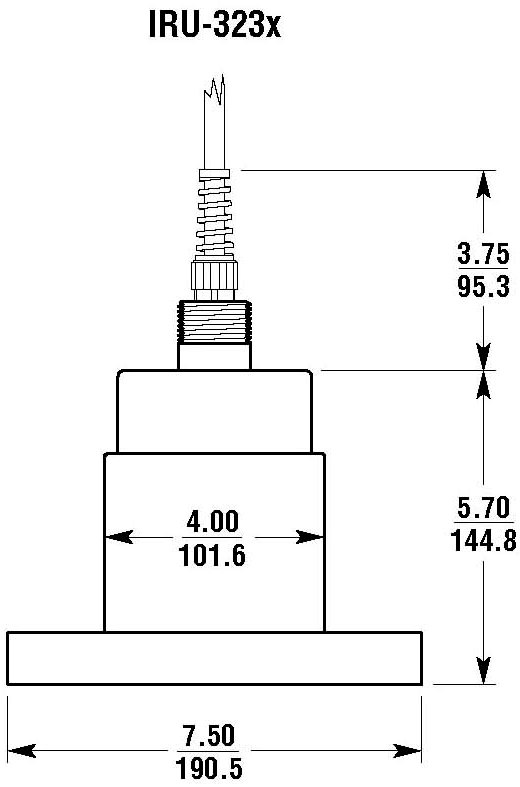

| Размеры - дюймы / мм | |
 |
 |
 |
 |
 |
 |

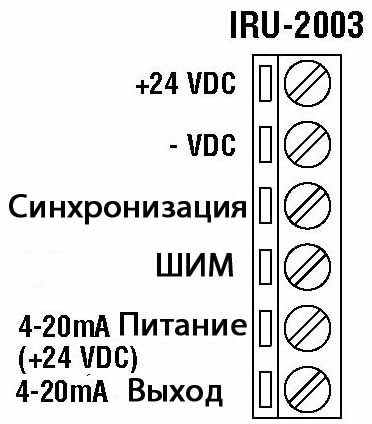

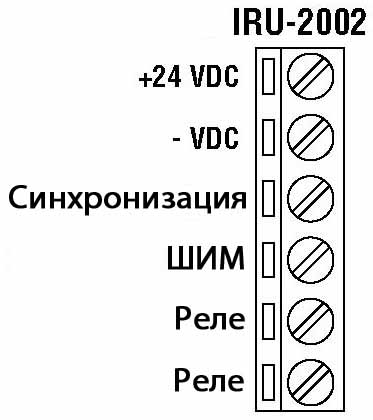

| Схема подключения | |
 |
 |
| IRU-2004 | IRU-2005 | |
| Красный | +24 VDC | +24 VDC |
| Черный | -VDC | -VDC |
| Зеленый | Синхронизация | Синхронизация |
| Белый | NPN trip | NPN 2 |
| Синий | T(+) или (B) | NPN 1 |
| Оранжевый | T(-) или (A) | 4-20 mA |
| IRU-2123/ 2223/2333 | IRU-2124/ 2224/2334 | IRU-2125/ 2225/2335 | |
| Красный | +24 VDC | +24 VDC | +24 VDC |
| Черный | -VDC | -VDC | -VDC |
| Зеленый | Синхронизация | Синхронизация | Синхронизация |
| Белый | ШИМ | NPN trip | NPN trip 2 |
| Синий | 4-20 mA | T(+) или (B) | NPN trip 1 |
| Оранжевый | 4-20 mA питание выходной цепи (+ 24 VDC) |
T(-) или (A) | 4-20 mA выход |
| IRU-3123/3233 | IRU-2135/3235 | |
| Красный | +24 VDC | +24 VDC |
| Черный | -VDC | -VDC |
| Зеленый | Синхронизация | Синхронизация |
| Белый | ШИМ | NPN 2 |
| Синий | 4-20 mA выход | NPN 1 |
| Оранжевый | 4-20 mA питание выходной цепи (+ 24 VDC) |
4-20 mA выход |
