IROCK 15

датчик уровня ультразвуковой

Irock 15

Ультразвуковой датчик определения уровня жидкости или сыпучих материалов в резервуаре. Диапазон считывания 0~15 м. Точность измерения 1мм.

Датчики отличаются высокими характеристиками безопасности, точности, долговечности. Данные приборы просты в установке и устойчивы к агрессивным средам, таким как кислотные и щелочные растворы, соли, ржавчина, высокие температуры. IROCK 15 можно подключать к настольным мониторам или распределенным системам управления, которые могут в режиме реального времени показывать изменения импульсов 4-20мА для автоматизации производства.

Установка датчика в резервуары на открытом воздухе производится с помощью собственного винтового кольца или в 60 мм отверстие в крышке бака. После установки измерительного прибора нужно затянуть винты. Установщику необходимо убедиться, что плоскость рабочей части прибора параллельна плоскости уровня измеряемой жидкости. Измерение уровня жидкости или сыпучих материалов заключается в подсчете времени, необходимого для прохождения ультразвуком пустого пространства емкости, далее, по известной скорости звука рассчитывается расстояние от датчика до уровня измеряемого материала. Слепое пятно датчика – 0.35 - 0,6 метра от измерительной плоскости датчика, максимальный уровень измерения – 15 метров.
Основные принципы установки:
- Расстояние от рабочей плоскости датчика до уровня жидкости должно быть меньше диапазона считывания датчика.
- Расстояние от рабочей плоскости датчика до уровня жидкости должно быть больше значения слепого пятна датчика.
- Излучающая ультразвук плоскость прибора должна быть параллельна плоскости жидкости.
- Если стенки резервуара неровные, то датчик следует устанавливать не ближе, чем 0.5 метра от стенок.
- Пятно измеряемой жидкости не должно попадать на область входных и выходных отверстий резервуара.

Пункт P06 устанавливает высоту размещения датчика, то есть вертикальное расстояние между плоскостью излучения датчика и дном резервуара для калибровки.

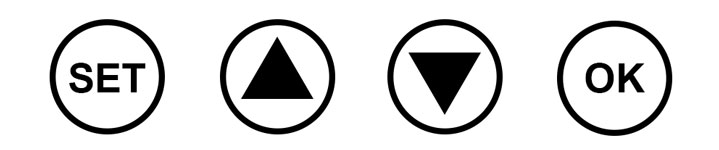

панель управления

- Нажимаем кнопку SET примерно 3 секунды, на экране появится 0000.
- Когда первый 0 в индикации перестанет мигать и сменится 1, нужно нажать ОК, чтобы войти в меню.
- Выбираем пункт Р06 в меню, нажимаем ОК, чтобы подтвердить
- Устанавливаем датчик на необходимую высоту.
- Значение высоты датчика вводим с помощью клавиш.
- Нажимаем SET для окончания калибровки
габариты датчикаДиапазон измерения: 0~15 м
Точность измерения: ±0.5% (в стандартных условиях)
Аналоговый выход:  4~20mA
Температура окружающей среды:-20℃ ~+60℃
Слепая зона: 0.35~0.6 м
Шаг измерения: 1мм
Дисплей: LCD
Питание: DC24V
Степень защиты: IP65

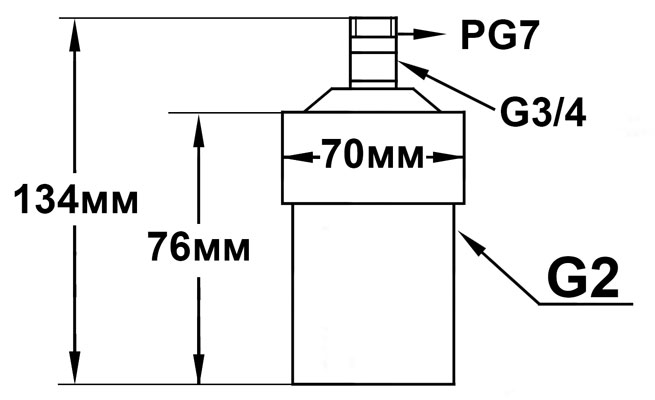

irock15 размеры
