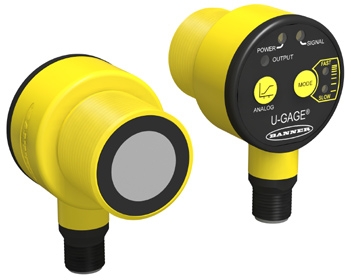

T30UX, контроль расстояния до 3 м, аналоговый выход, расширенный температурный диапазон

Увеличить

  • Исполнеиня с макс. Рабочим расстоянием 1, 2 и 3 м и уменьшенной мертвой зоной (10% от макс расстояния)
  • Встроенная температурная компенсация
  • Настройка при помощи процедуры обучения
  • Возможность дистанционной настройки
  • Широкий диапазон рабочих температур –40..+70 0С
  • Исполнения с  входом 0-10 В или 4-20 мА
Модели

Рабочий диапазон и частота излучения

Кабель*

Напряжение питания

Аналоговый выход

Время отклика

T30UXUA

от 100 мм до 1м
(3.9" to 39")

224 kHz

Стандартный кабель 2 м

10 to 30V dc

0..10 В пост. тока

45 или 105 мс переключается

T30UXIA 4...20 mA

45 или 105 мс переключается

T30UXUB

200 mm to 2 m
(7.8" to 78")

174 kHz

0...10V dc

92 или 222 мс переключается

T30UXIB 4...20 mA 92 или 222 мс переключается
T30UXUC

300 mm to 3 m
(11.8" to 118")

114 kHz

0...10V dc

135 или 318 мс переключается

T30UXIC 4...20 mA 135 или 318 мс переключается

* Перечислены только модели со стандартным кабелем длиной 2 м. Названия моделей с европейским разъемом М12 (4 pin) имеют окончание “Q8” ( например T30UXUAQ8). Названия моделей с кабелем длиной 150 мм и разъемом М12, установленном на конце, имеют окончание "QPMA" (например T30UXUAQPMA). Модели с кабелем длиной 9 м имеют окончание названия "W/30" (пример:T30UXUA W/30).

Рабочий диапазон

Модели с окончанием "A": 100 мм..1 м (3.9" to 39")
Модели с окончанием "B": 200 мм.. 2 м (7.8" to 78")
Модели с окончанием "C": 300 мм.. 3 м (11.8" to 118")

Частота излучения

Модели с окончанием "A": 224 kHz
Модели с окончанием "B": 174 kHz
Модели с окончанием "C": 114 kHz
Потребляемый ток

10..30 В пост. тока, пульсации < 10%
исключая ток нагрузки 40 мА

Защита

Защищен от неверной полярности и превышения напряжения

Конфигурация выхода

0..10 В или 4..20 мА в зависимости от модели

Параметы выхода

Для потенциального выхода 0-10 В
Минимальное сопротивление нагрузки 2.5 Ком
Минимальное напряжение питания при полном размахе выходного напряжения 12 В

Для токового выхода 4-20 мА
Максимальное сопротивление нагрузки 1 Ком при напряжении питания 24 В.

Защита выходной цепи

Защищен от короткого замыкания

Время отклика выхода Модели с окончанием "A": 45 мс (fast); 105 мс (slow)
Модели с окончанием "A": 92 мс (fast); 222 мс (slow)
Модели с окончанием "A": 135 мс (fast); 318 мс (slow)

Задержка включения

500 мс

Температуный дрейф

0.02% от расстояния ºC
Линейность 0.25% от расстояния

Разрешение

Модели с окончанием "A": 0.1% от расстояния (0.5 мм мин..)
Модели с окончанием "A": 0.1% от расстояния (1.0 мм мин.)
Модели с окончанием "A": 0.1% от расстояния (1.5 мм мин.)
Минимальное расстояние между максимальным и минимальным рабочим расстоянием 10 мм (0.4")

Регулировки

Минимальное и максимальное расстояние настраивается при помощи процедуры обучения. Настройка может производиться с помощью кнопки на датчике или с использованием входа дистанционного программирования.
Время отклика выхода Fast или Slow
Дополнительные функции
Наклон характеристики
Отключение термокомпенсации
Запрет управления с помощью кнопок

Индикация епотери сигнала

В моделях с выходом 0..10 В выходное напряжение падает до 0 В, в моделях с токовым выходом до 3.6 мА.

Материал Корпус: PBT polyester
Кнопки: polyester
Излучатель: эпоксидно-керамический композит
Класс пылевлагозащищённости

IP67

Подключения

2 м (6.5') или 9 м (30') shielded 4-conductor (with drain) PVC cable, 150 мм (6") PUR Euro-style pigtail (QPMA), or 4-pin integral Euro-style connector (Q8)

Условия эксплуатации Temperature: -40 ... 70ºC (-40 ... +158ºF)
Максимальная влажность: 95% при 50ºC, при условии отсутствия конденсата
Вибрационная стойкость

Вибрация 10...60 Гц макс., двойной размах 0.06", макс. ускорение 10G.
Соответствует IEC 947-5-2; 30G 11 мс

Замечания

Ошибка во время прогрева датчика при включении не превышает 1% от макимального рабочего расстояния

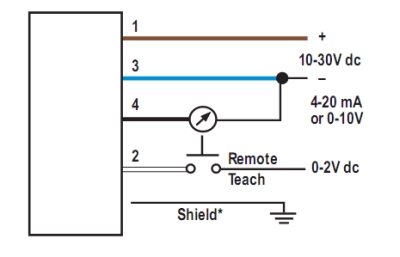

Схема подключения
4-Pin Euro:
1 = Коричневый, 2 = Белый, 3 = Синий, 4 = Чёрный
