S18, ультразвуковые датчики, миниатюрные датчики, контроль расстояния до 300 мм, корпус М18, дискретный или аналоговый выход

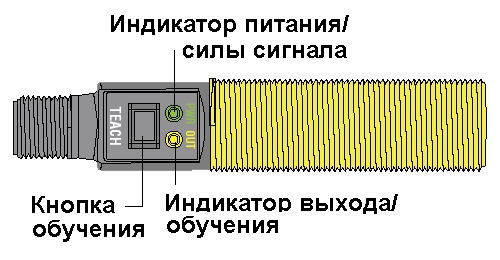

Рис.1
разъём

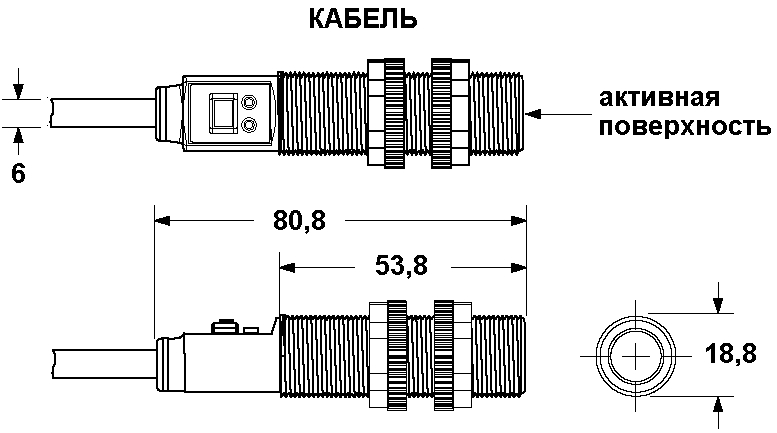

Рис.2
|
| Рабочее расстояние |
30...300 мм |
| Питание: |
| Ток |
< 65 мА |
| Напряжение |
10...30 В |
| Допустимая остаточная пульсация |
10% |
| Задержка при включении |
300 мс |
| Ультразвук: |
| Частота сигнала |
300 кГц |
| Длительность импульса |
25 мс |
| Защита от: |
| переполюсовки |
есть |
| перегрузки |
есть |
| короткого замыкания |
есть |
| Выходы: |
| Температурный дрейф (% от расстояния на ºC) |
0,02 % |
| Регулировка размера окна* |
обучение с помощью кнопок или через вход удалённого программирования |
| Минимальный размер окна |
5 мм |
| Сопротивление выхода удалённого программировния |
12 к Ω |
| Выход аналоговый (напряжение): |
| Напряжение |
0...10 В |
| Минимальное напряжение на входе для достижения полного размаха на потенциальном выходе |
12 В |
| Минимальное сопротивление нагрузки |
12 к Ω |
| Выход аналоговый (ток): |
| Ток нагрузки |
4...20 мА |
| Максимальное сопротивление нагрузки |
1 к Ω |
| Выход дискретный: PNP/NPN, твердотельное реле |
| Ток нагрузки |
< 100 мА |
| Ток утечки |
< 5 мкА |
| Остаточное напряжение NPN |
< 200 мВ при 10 мА
< 600 мВ при 100 мА |
| Остаточное напряжение PNP |
< 1,2 В при 10 мА
< 1,6 В при 100ма |
| Время отклика |
5 мс |
| Повторяемость |
0,5 мм |
| Гистерезис |
0,7 мм |
| Материал: |
| корпуса |
пластик |
| линзы |
акрил |
| Класс защиты |
IP67 |
| Диапазон рабочих температур |
-20...60 ºC |
*) - под окном в данном случае подразумевается расстояние между минимальным и максимальным значениями контролируемого уровня
|
| Режим |
fast (5...30 В) |
slow (0...2 В) |
| Время отклика |
25 мс |
30 мс |
| Линейность |
+ 1 мм |
+ 0,5 мм |
| Разрешение |
+ 1мм |
+ 0,5 мм |
|
| Код*) |
Код**) |
Тип**) |
Выход |

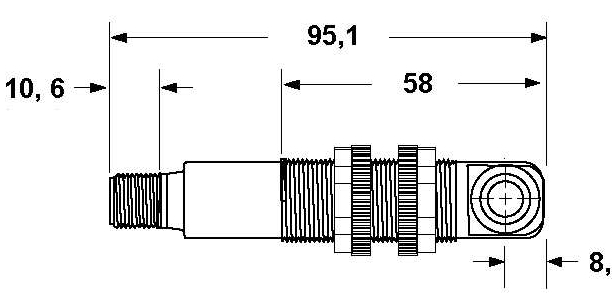

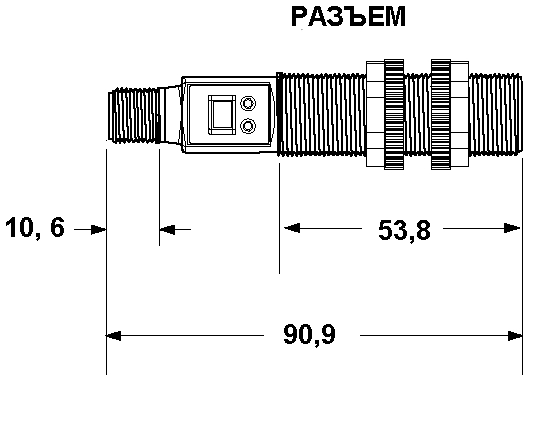

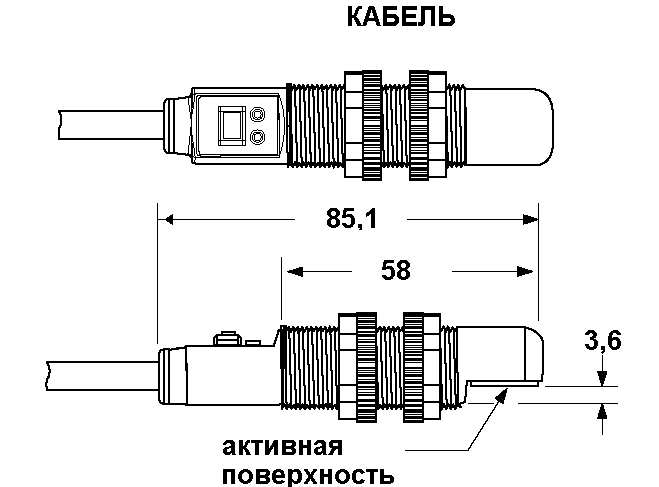

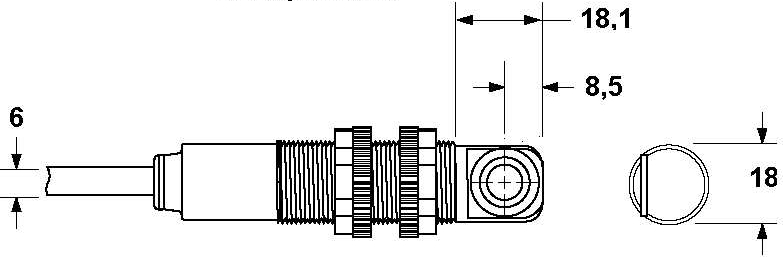

Габаритный чертёж, рис |

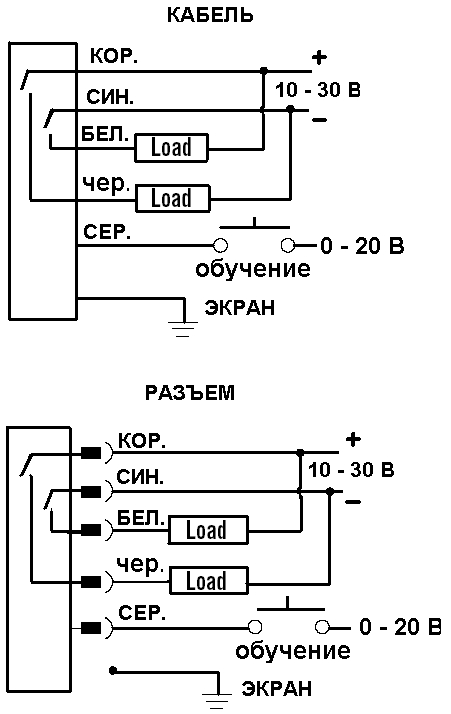

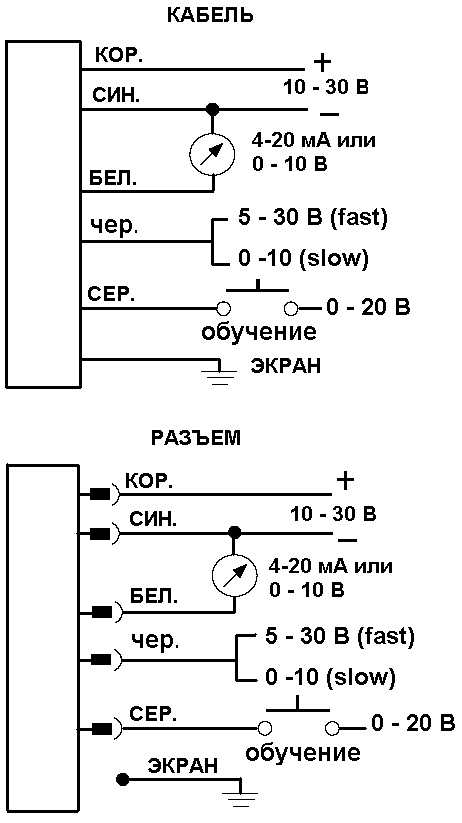

Схема подключения |
| Датчики с аналоговым выходом |
| 30 026 99 |
30 027 00 |
S18UUA |
0...10 В |
1 |
1 |
| 30 027 05 |
30 027 06 |
S18UUAR |
2 |
1 |
| 30 027 02 |
30 027 03 |
S18UIA |
4...20 мА |
1 |
1 |
| 30 027 08 |
30 027 09 |
S18UIAR |
|
2 |
1 |
| Датчики с дискретным выходом |
| 30 027 11 |
30 027 12 |
S18UBA |
NPN/PNP |
1 |
2 |
| 30 027 14 |
30 027 15 |
S18UBAR |
2 |
2 |
|
| *) - соединение кабелем PVC 2 м, 5-типроводный |
**) - исполнение с разъёмом М12, при этом к типу добавляется «Q», например, S18UUAQ
|
|
 |
 |
|
|
