QT50U, ультразвуковые датчики, контроль расстояния до 8 м, релейный выход до 8 А, режим управления насосом, универсальное питание AC/DC

Увеличить
Увеличить

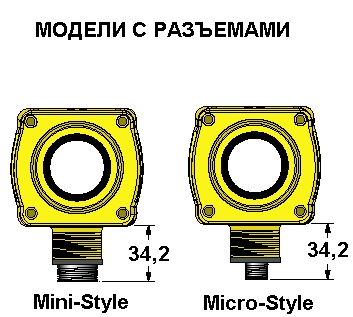

Габаритный чертёж

Увеличить

Увеличить

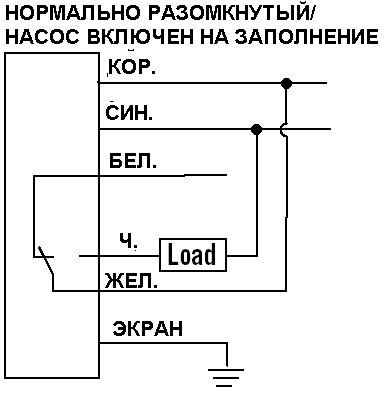

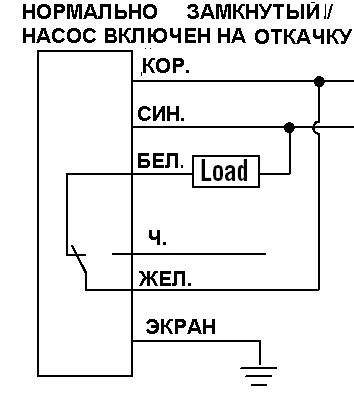

Схема подключения (кабель)

Увеличить

Увеличить

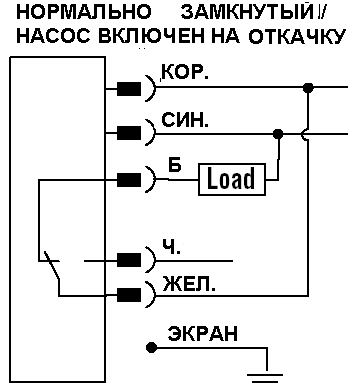

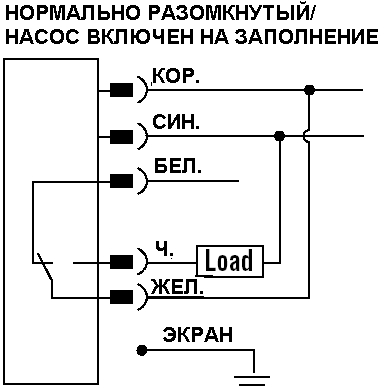

Схема подключения (разъём)

Рабочее расстояние 200...8 000 мм
Питание:
Мощность < 1,5 Вт
Напряжение

85...264 В AC
24...250 В DC

Задержка при включении 1,5 с
Ультразвук:
Частота сигнала 75 кГц
Длительность импульса 96 мс
Защита от:
перегрузки

есть

Выходы: SPDT* - электромеханическое реле
Максимальная контролируемая мощность 2000 ВА, 240 Вт
Максимальное коммутируемое напряжение 250 В AC
125 В DC
Максимальный коммутируемый ток 8 А при 250 В AC
8 А при 30 В DC
Минимальное напряжение 5 В
Минимальный ток 10 мА
Механический ресурс реле 50 000 000 операций
Электрический ресурс реле 100 000 операций
Время отклика 100 мс, 400 мс иди 1600 мс
Повторяемость 1 мм
Температурный дрейф (% от расстояния на ºC) 0,2 % (нет компенсации)
0,02 % ( есть компенсация)
Гистерезис для моделей с регулируемым окном** 5 мм
Гистерезис для моделей с регулируемым насосом 0 мм
Минимальный размер окна** 20 мм

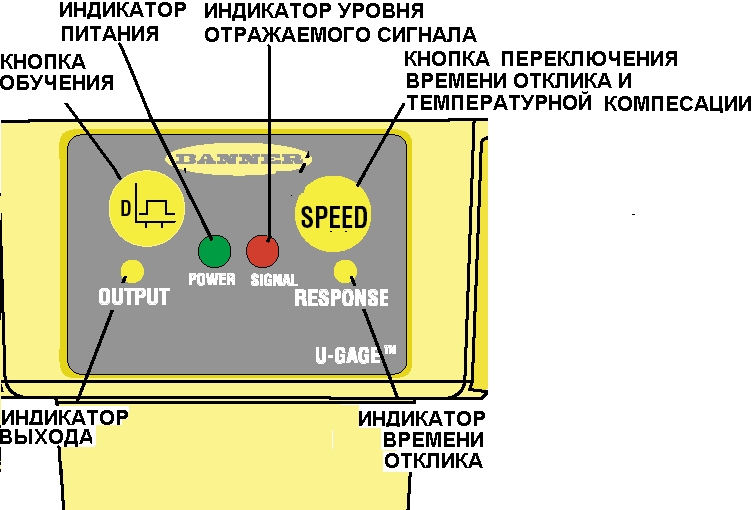

Регулировка:
Размер окна* или управление насосом обучение (кнопку TEACH)
Время отклика и температурной компенсации

переключение (кнопка SPEED)

Материал:
корпуса пластик
приёмопередатчика керамика/эпоксидный композит
Класс защиты IP67
Диапазон рабочих температур -20...70 ºC
* - Single-Pole Double-Throw (переключающий контакт)
** - в данном случае под окном подразумевается рсстояние между максимальным и минимальным значениями контролируемого уровня

Увеличить

Код Тип Соединение
датчики с регулируемым размером окна**
30 724 77 QT50UVR3W 5-типроводный кабель, 2 м
30 724 75 QT50UVR3WQ1 5-типиновый разъём Mini-Style
30 724 76 QT50UVR3WQ 5-типиновый разъём Euro-Style
датчики с управлением насосом
30 721 82 QT50UVR3F 5-типроводный кабель, 2 м
30 721 58 QT50UVR3FQ1 5-типиновый разъём Mini-Style
30 721 83 QT50UVR3FQ 5-типиновый разъём Euro-Style
Возможные варианты разъёмов:
Тип Кабель Чертёж

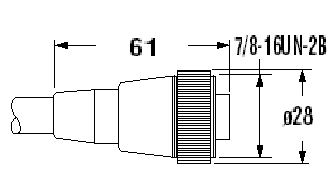

Mini-Style MBCC2-506 2 м Увеличить
MBCC2-506 4 м
MBCC2-506 9 м

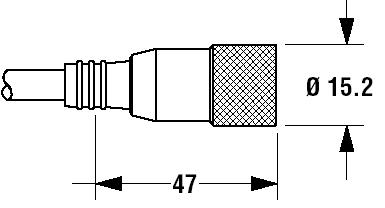

Euro-Style MQVR3S-506 2 м Увеличить
MQVR3S-515 5 м
MQVR3S-530 9 м

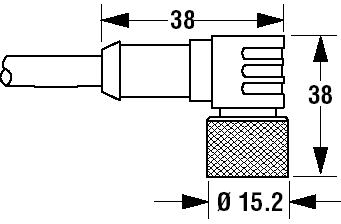

MQVR3S-506RA 2 м Увеличить
MQVR3S-515RA 5 м
MQVR3S-530RA 9 м
