QT50U, ультразвуковые датчики, контроль расстояния до 8 м, выход 4-20мА, 0-10В


Увеличить

Габаритный чертёж


Увеличить

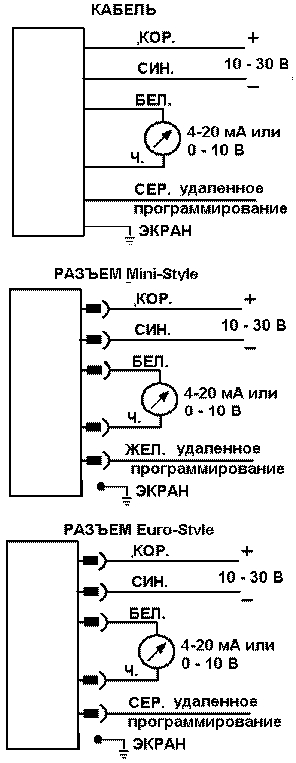

Схема подключения

Рабочее расстояние 200...8 000 мм
Питание:
Ток < 100 мА
Напряжение 10...30 В
Допустимая остаточная пульсация 10%
Задержка при включении 1,5 с
Ультразвук:
Частота сигнала 75 кГц
Длительность импульса 96 мс
Защита от:
перепелюсовки есть
перегрузки есть
короткого замыкания

есть

Выходы:
Время отклика от 100 мс до 2300 мс
Разрешение 1 мм
Температурный дрейф (% от расстояния на ºC)

0,2% (нет компенсации)

0,02% (есть компенсация)

Линейность (% от полной шкалы)

+ 0,2% (0,2 - 8 м)

+ 0,1% (0,5 - 8 м)

Мин. расстояние между макс. и мин. значениями контролируемого уровня

20 мм

Регулировка расстояния между макс. и мин. значениями контролируемого уровня

Обучение с помощью кнопок или через вход удалённого программирования

Выход (напряжение):
Напряжение

0...10 В

Мин. напряжение питания для достижения полного размаха на потнециальном выходе 15 В
Мин. сопротивление нагрузки

1000 Ω

Выход (ток):
Ток нагрузки 4...20 мА
Мин. напряжение питания для достижения полного размаха на потнециальном выходе 10 В
Макс. сопротивление нагрузки

500 Ω

Материал:
корпуса пластик
приёмо-передатчика керамика/эпоксидный композит
Класс защиты IP67
Диапазон рабочих температур -20...70 ºC
Код Тип Выход Соединение
30 027 26 QT50ULB

4...20 мА
или
0...10 В
(по выбору пользователя)

5-типроводный кабель, 2 м
30 027 27 QT50ULBQ 5-типиновый разъём Mini-Style
30 027 28 QT50ULBQ6 5-типиновый разъём Euro-Style
Настройка параметров датчика с помощью переключателей:
1

Off* - выход 0...10 В (напряжение)

On - выход 4...20 мА ()токовый

5
и
6
Время отклика аналогового (напряжения) выхода / изменение состояния выхода
2

On* - при отключении питания удерживать максимальное или минимальное значение

Off - при отключении питания удерживать текущее значение

5 6
100 мс / 100 мс Off Off
500 мс / 100 мс* On Off
1100 мс / 100 мс* Off On
2300 мс / 100 мс* On On
3

при положение "On" переключателя 2 переключает:

On - удерживать максимальное значение при отключении питания

Off* - удерживать минимальное значение при отключении питания

7

On* - есть температурная компенсация

Off - нет температурной компенсации

4

On* - удалённое управление обучением

Off - управление излучением датчика

8

On - только для фабричной калибровки!!!

Off* - пользователю разрешено изменение настроек с помощью переключателей

* - изначально установлены производителем
Тип Кабель Чертёж
Mini-Style MBCC2-506 2 м
MBCC2-506 4 м
MBCC2-506 9 м
Euro-Style MQDEC2-506 2 м
MQDEC2-515 5 м
MQDEC2-530 9 м
MQDEC2-506RA 2 м
MQDEC2-515RA 5 м
MQDEC2-530RA 9 м
