Q45U, ультразвуковые датчики, контроль расстояния до 3 м, 2 бинарных выхода, режим управления насосом

Увеличить
Увеличить

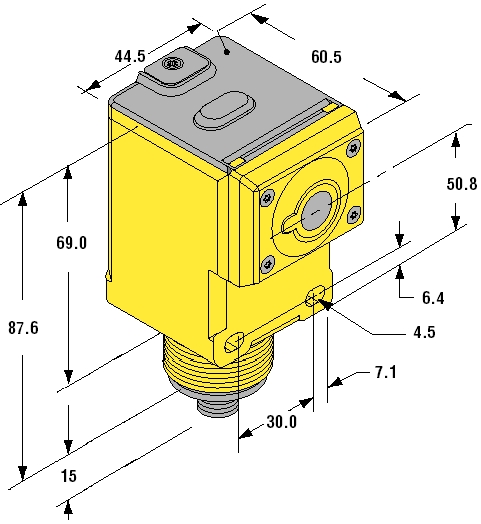

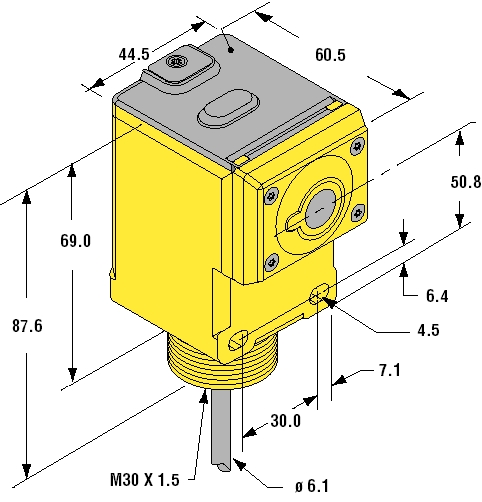

Рис.1 (кабель, разъём)

Увеличить
Увеличить

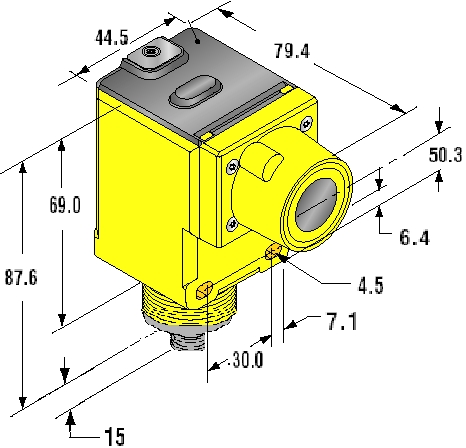

Рис.2 (кабель, разъём)

Питание:
Ток 100 мА
Напряжение 15...24 В
Допустимая остаточная пульсация 10%
Защита от:
переполюсовки есть
перегрузки есть
перенапряжения есть
короткого замыкания есть
ложного срабатывания при включении есть
Выходы: PNP/NPN
Ток нагрузки < 100 мА
Ток утечки < 25 мкА при 24 В
Остаточное напряжение

< 1,5 В при 10 мА
< 2 В при 150ма

Повторяемость + 0,1% от измеряемого расстояния
Материал:
корпуса пластик
линзы акрил
Класс защиты IP67
Диапазон рабочих температур -25...70 ºC

УвеличитьУвеличить

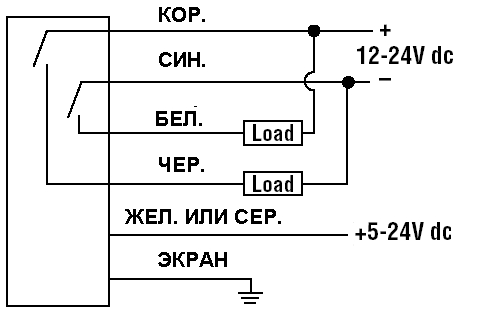

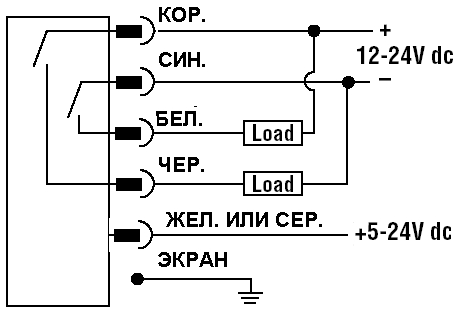

Схема подключения (кабель, разъём)

Код*) Код**) Тип**) Рабочее расстояние, мм Компенсация температуры
30 441 28 30 441 30 Q45UBB63DA 100...1400 нет
30 441 32 30 441 34 Q45UBB63DAC 100...1400 есть
30 441 60 30 441 63 Q45UBB63BC 250...3000 есть
Тип**) Время отклика, мс Минимальный размер окна ***), мм Гистерезис, мм Габаритный чертёж, рис.
Q45UBB63DA программируется - 20, 40, 160 или 640 10 5 1
Q45UBB63DAC программируется - 20, 40, 160 или 640 10 5 1
Q45UBB63BC программируется - 40, 80, 320 или 1280 25 10 2
*) - соединение кабелем PVC 2 м, 5-типроводный
**) - исполнение с разъёмом М12х1, при этом к типу добавляется «Q6», например, Q45UBB63DAQ6
***) - под окном в данном случае подразумевается расстояние между минимальным и максимальным значениями контролируемого уровня

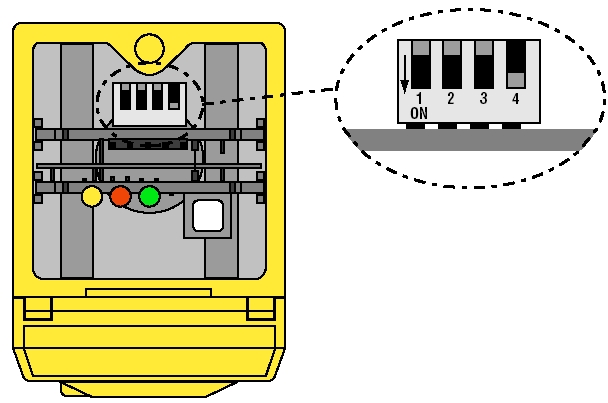

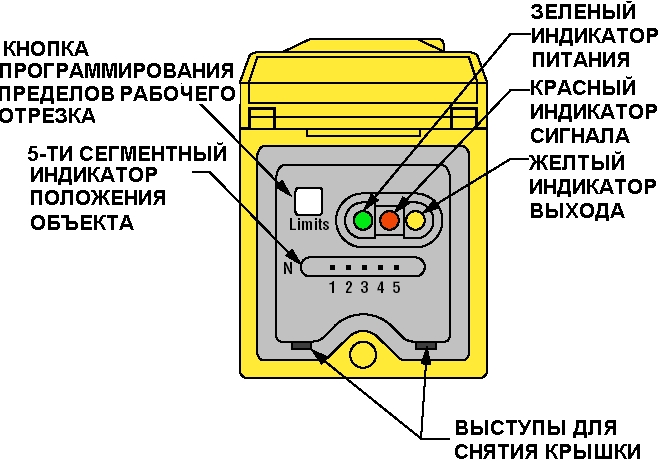

Переключатель Функции
1

Режим ON/OFF:
On - выход нормально замкнутый
(выход срабатывает при отсутствии объекта)

Off - выход нормально замонкнутый
(выход срабатывает, когда объект находится в контролируемой зоне)

Режим HIGH/LOW:
On - насос включён на откачку

Off - насос включён на заполнение

2

Переключение режимов:
On - режим HIGH/LOW - режим управления насосом

Off - режим ON/OFF - выход включён при наличии объекта

3 - 4 Отклик, 20 мс в цикле 3 4
1 цикл
2 цикла
8 циклов
32 цикла

Off
On
Off
On

Off
Off
On
On
