Q45U, ультразвуковые датчики, контроль расстояния до 3 м, выход 4-20мА, 0-10В

Увеличить
Увеличить

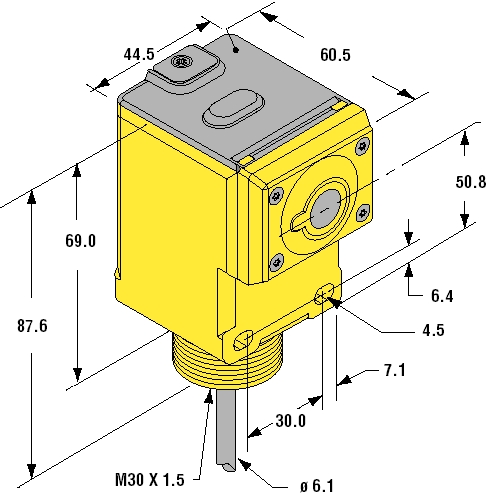

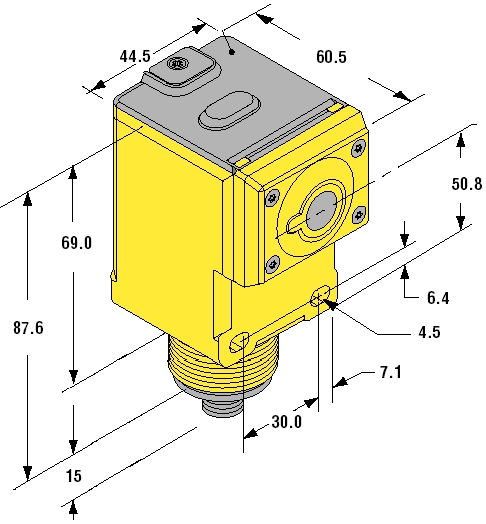

Рис.1 (кабель, разъём)

Увеличить
Увеличить

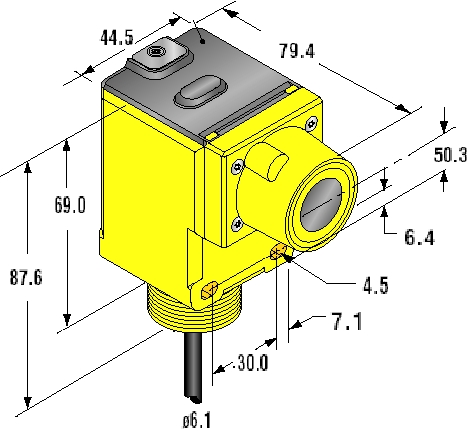

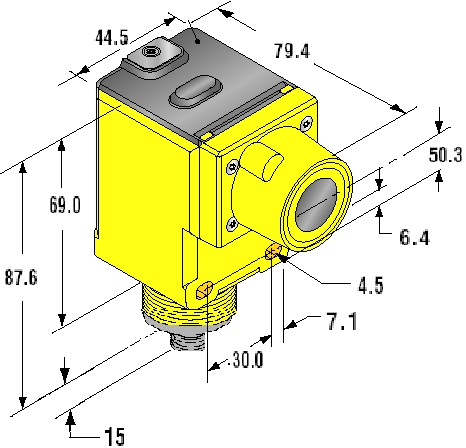

Рис.2 (кабель, разъём)

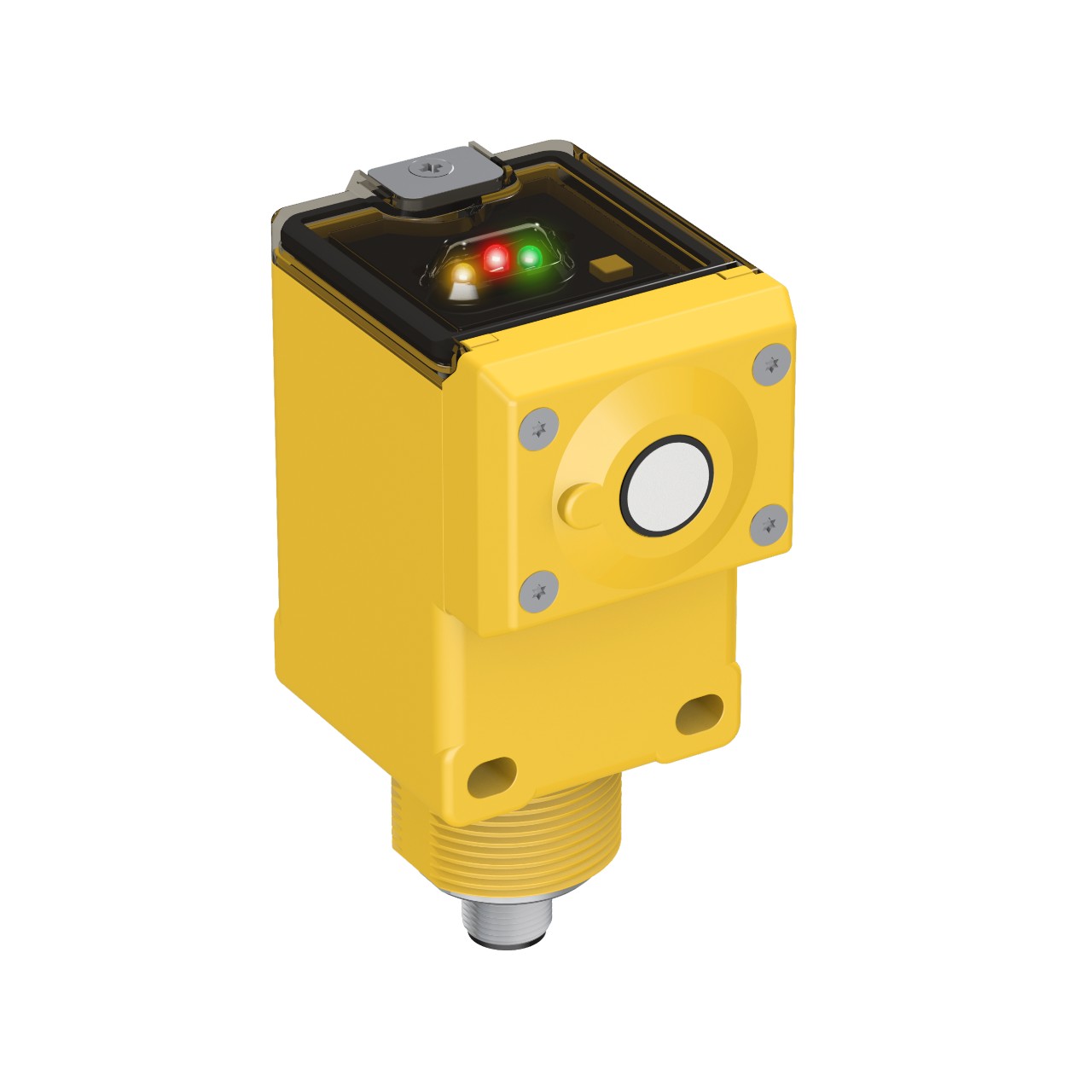

Ультразвуковые датчики серии

Q45ULIU64АCR

Питание:
Ток 100 мА
Напряжение 15...24 В
Допустимая остаточная пульсация 10%
Защита от:
Переполюсовки есть
Перегрузки есть
Перенапряжения есть
Короткого замыкания есть
Выходы:
Повторяемость 0,1% от рабочего расстояния
Разрешение 0,5 мкА
Разрешение аналогового выхода 2 мВ, 3 мкА
Выход (ток):
Ток нагрузки 4...20 мА
Максимальное сопротивление нагрузки 500 Ω
Выход (напряжение):
Ток нагрузки < 10 мА
Напряжение 0...10 В
Материал:
Корпуса пластик
Линзы акрил
Класс защиты IP67
Диапазон рабочих температур -25...70 ºC

УвеличитьУвеличить

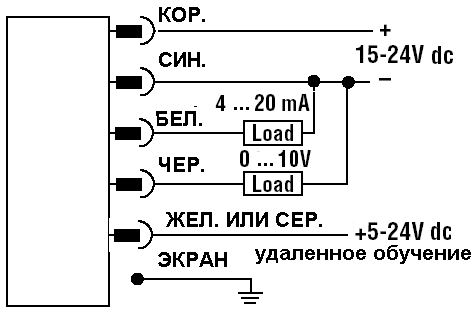

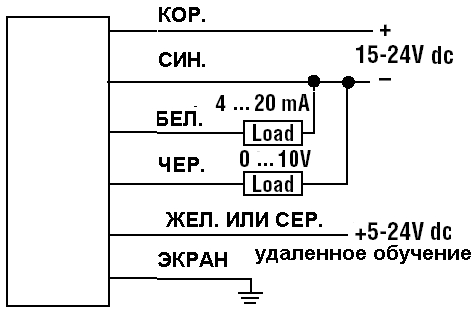

Схема подключения (кабель, разъём)

Код*)   Код**)   Тип**) Рабочее расстояние, мм Компенсация температуры
30 475 51 30 475 54 Q45ULIU64ACR 100...1400 есть
30 475 55 30 475 58 Q45ULIU64BCR 250...3000
Тип**) Выход Время отклика, мс Габаритный чертёж, рис
Q45ULIU64ACR

4...20 мА или 0...10 В
(выбирается пользователем)

регулируется - от 40 мс до 1,28 с 1
Q45ULIU64BCR регулируется - от 80 мс до 2,56 с 1
*) - соединение кабелем PVC 2 м, 5-типроводный
**) - исполнение с разъёмом М12х1, при этом к типу добавляется «Q6», например, Q45UULIU64ACRQ6


Время отклика
80 мс (2 цикла) 1
160 мс (4 цикла) 2
320 мс (8 циклов) 3
6400 мс (16 циклов) 4
1,28 с (32 цикла) 5
2,56 с (64 цикла) 6

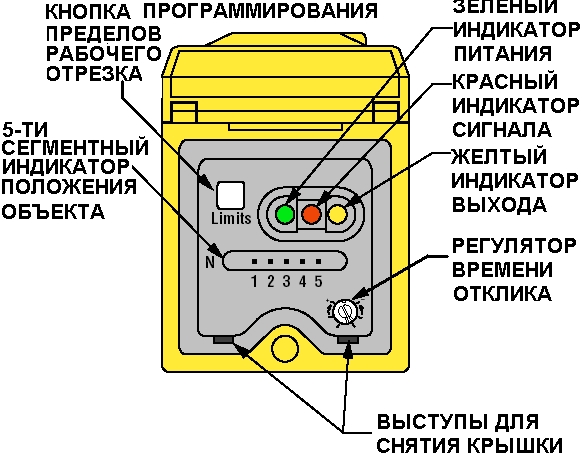

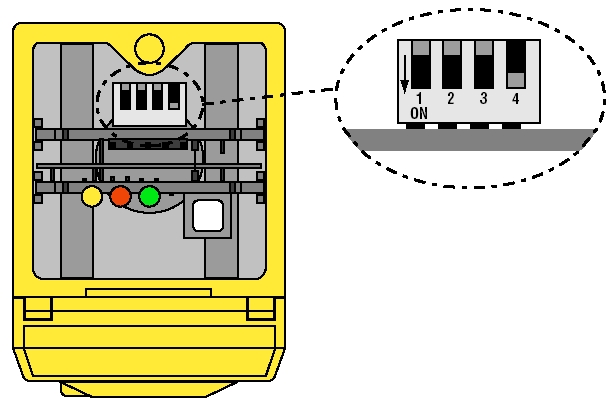

Переключатель Функции
Увеличить 1

On - выходное напряжение увеличивается с увеличением расстояния

Off - выходное напряжение увеличивается с уменьшением расстояния

2

On - выход 4...20 мА (токовый)

Off - выход 0...10 В (напряжение)

3

On - при попадании сигнала устанавливать максимальное или минимальное значение

Off - при попадании сигнала удерживать текущее значение

4

При положении «On» переключателя 3 переключает:

On - устанавливать максимальное значение при пропадании сигнала

Off - устанавливать минимальное значение при пропадании сигнала
