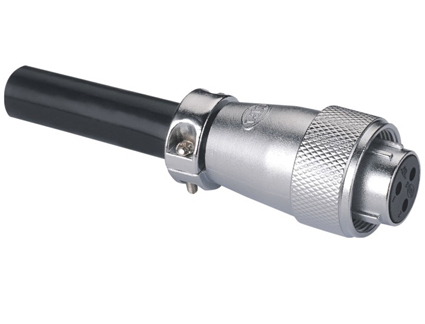

Description

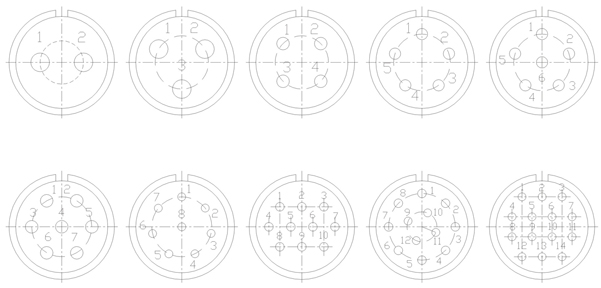

No. of Contacts | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 |
Part No. | P20-2A | P20-3A | P20-4A | P20-5A | P20-6A | P20-7A | P20-8A | P20-10A | P20-12A | P20-14A |
Parts |
Material |
Shell | Zinc Alloy |
Finish | Nickel plating |
Insulator | Bakelite |
Contact | Copper Alloy |
No.Of contacts | 2 | 3 | 4 | 4A | 5 | 7 | 8 | 10 | 12 | 14 |
Rated current/Voltage | 20A 250V | 20A 250V | 15A 250V | 10A 150V | 10A 150V | 10A 150V | 3A 125V | 3A 125V | 3A 125V | 3A 125V |
Operation limt voltage(AC.Vrms) | 250 | 250 | 250 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
Withstanding voltage(AC.V.rms)1 min. | 2000 | 2000 | 2000 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
Insulation resistance (MΩ min.)at dc 500V | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 1500 | 1500 | 1500 | 1500 |
Contact resistance(MΩ max.)at dc 1A | 2 | 2 | 2 | 1.7 | 1.7 | 1.7 | 1.2 | 1.2 | 1.2 | 1.2 |
Solder inter diameter | Φ 2.5 | Φ 2.5 | Φ 2.5 | Φ 1.6 | Φ 1.6 | Φ 1.6 | Φ 1 | Φ 1 | Φ 1 | Φ 1 |
