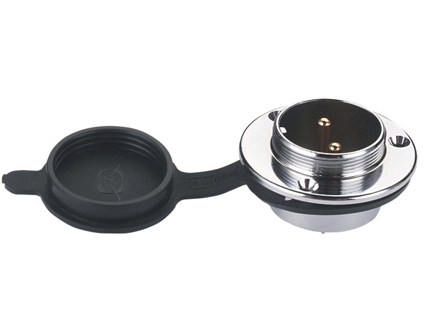

Description

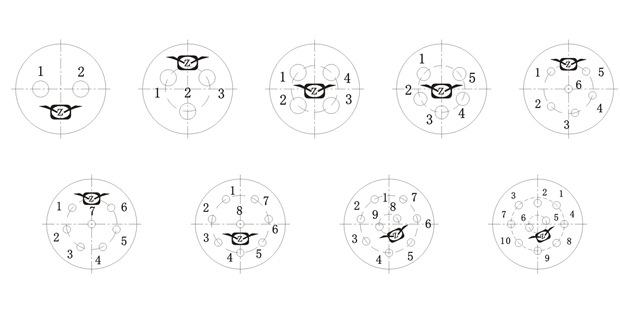

No. of Contacts | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 |
Part No. | 30M-2E | 30M-3E | 30M-4E | 30M-5E | 30M-6E | 30M-7E | 30M-8E | 30M-10E |
Parts |
Material |
Shell | Zinc Alloy |
Finish | Nickel plating |
Insulator | Bakelite |
Contact | Copper Alloy |
No.Of contacts | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 |
Rated current/Voltage | 20A 300V | 20A 300V | 20A 300V | 15A 250V | 15A 250V | 15A 250V | 10A 150V | 7A 150V |
Operation limt voltage(AC.Vrms) | 500 | 500 | 500 | 400 | 400 | 400 | 250 | 200 |
Withstanding voltage(AC.V.rms)1 min. | 2000 | 2000 | 2000 | 1500 | 1500 | 1500 | 1500 | 1500 |
Insulation resistance (MΩ min.)at dc 500V | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 |
Contact resistance(MΩ max.)at dc 1A | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 3 |

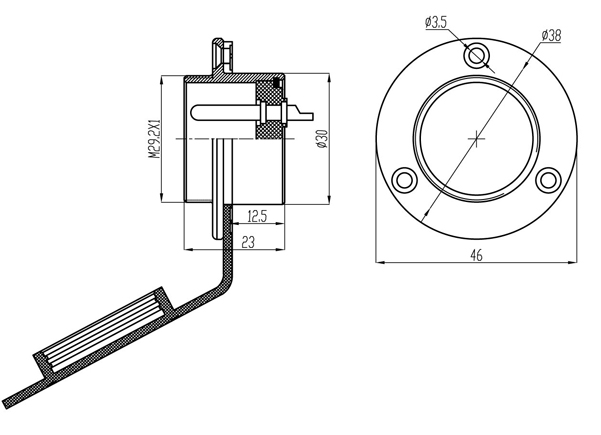

Solder inter diameter | Φ 3.5 | Φ 3.5 | Φ 3.5 | Φ 3.45 | Φ 3.45 | Φ 3.45 | Φ 3.0 | Φ 2.45 |
