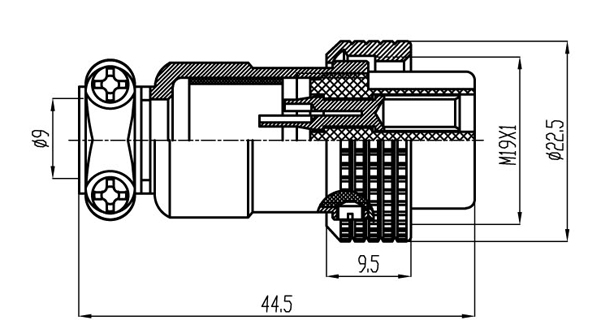

Description

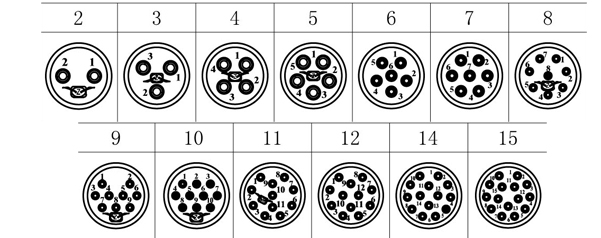

No. of Contacts | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Part No. | 19M-2A | 19M-3A | 19M-4A | 19M-5A | 19M-6A | 19M-7A | 19M-8A |
No. of Contacts | 9 | 10 | 11 | 12 | 14 | 15 |
Part No. | 19M-2A | 19M-3A | 19M-4A | 19M-5A | 19M-7A | 19M-8A |
Parts |
Material |
Shell | Zinc Alloy |
Finish | Nickel plating |
Insulator | Bakelite |
Contact | Copper Alloy |
No.Of contacts | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 14 | 15 |
Rated current/Voltage | 10A 250V | 7A 250V | 7A 250V | 7A 150V | 5A 150V | 5A 150V | 5A 150V | 5A 150V | 5A 150V | 5A 150V | 5A 150V | 5A 150V | 5A 150V |
Operation limt voltage(AC.Vrms) | 250 | 250 | 250 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
Withstanding voltage(AC.V.rms)1 min. | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
Insulation resistance (MΩ min.)at dc 500V | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
Contact resistance(MΩ max.)at dc 1A | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
Solder inter diameter(mm) | Φ 2.45 | Φ 2.45 | Φ 2.45 | Φ 2.0 | Φ1.2 | Φ1. 2 | Φ 1.2 | Φ 1.2 | Φ 1.2 | Φ 1.2 | Φ 1.2 | Φ 1.2 | Φ 1.2 |
