18M-B Описание

Количество контактов 2 3 4 5 6 7 8
Артикул 18M-2B 18M-3B 18M-4B 18M-5B 18M-6B 18M-7B 18M-8B
Наминальный ток, напряжение 10A 220V 7A 220V 5A 125V
Максимальное рабочее напряжение,(AC.Vrms)
250V
200V
Предельное напряжение, (AC.V.rms)1 min
1500V
Сопротивление изоляции (MΩ min.) при DC 500V
1500
Сопротивление контактов (MΩ min.) при DC 1A
1.5
2 3
Диаметр пайки, мм
Ø2.95
Ø2
Ø1.5
круговой разъем 18M-B

18M-B

Круговой разъем

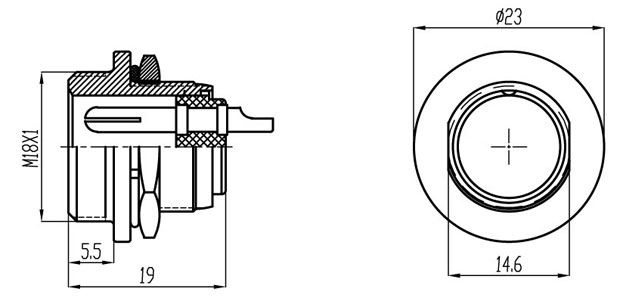

разъем 18М-B чертеж

Габаритные и присоединительные размеры

Используемые материалы

Часть Материал
Корпус
Сплав цинка
Покрытие
Никель
Изоляция
Бакелит
Контакты
Медный сплав

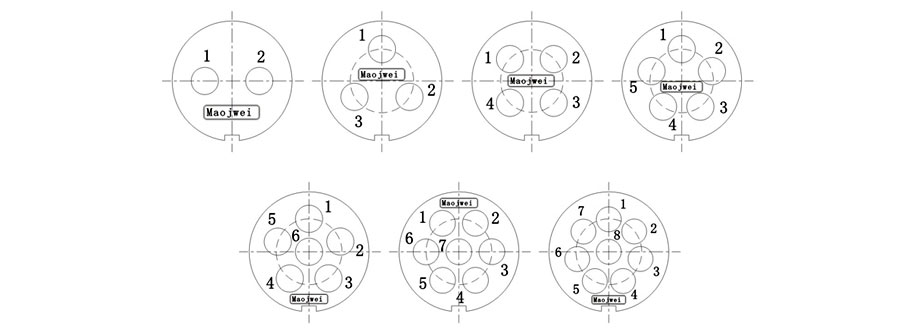

чертеж 18M-B
