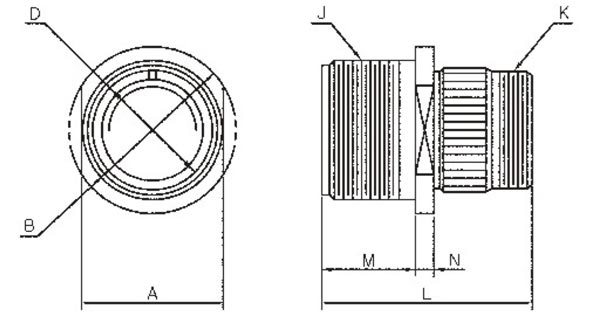

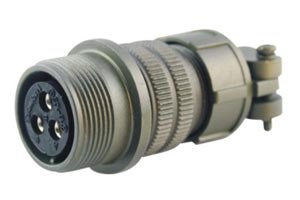

MS3101A

shell

size

A

max

øB

max

øD

-0.38

J

THD-2A

K

THD-2A

L

max

M

+0.79

N

max

N

min

10SL 16.26 24.61 11.38 5/8-24UNEF 5/8-24UNEF 38.89 14.27 3.96 1.57
12S 19.43 26.97 14.15 3/4-20UNEF 5/8-24UNEF 42.88 14.27 3.96 1.57
12 19.43 26.97 14.15 3/4-20UNEF 5/8-24UNEF 52.37 19.05 3.96 1.57
14S 22.61 29.36 17.32 7/8-20UNEF 3/4-20UNEF 42.88 14.27 3.96 1.57
14 22.61 31.75 17.32 7/8-20UNEF 3/4-20UNEF 52.37 19.05 3.96 1.57
16S 25.78 31.75 20.50 1       -20UNEF 7/8-20UNEF 42.88 14.27 3.96 1.57
16 25.78 34.14 20.50 1       -20UNEF 7/8-20UNEF 52.37 19.05 3.96 1.57
18 28.96 37.14 23.67 1  1/8-18UNEF 1        -20UNEF 52.37 19.05 5.16 2.39
20 32.13 37.31 26.87 1   1/4-18UNEF 1 3/16-18UNEF 55.58 19.05 5.16 2.39
22 35.31 40.49 30.02 1   3/8-18UNEF 1 3/16-18UNEF 55.58 19.05 5.16 2.39
24 38.48 43.66 33.20 1  1/2-18UNEF 1 7/16-18UNEF 58.72 20.62 5.16 2.39
28 44.83 50.01 38.76 1  3/4-18UNS 1 7/16-18UNEF 58.72 20.62 5.16 2.39
32 51.18 56.36 45.11 2    -18UNS 1  3/4-18UNS 61.93 22.23 9.12 3.18
36 57.53 62.71 50.67 2    1/4-16UN 2         -18UNS 61.93 22.23 9.12 3.18
40 63.58 69.06 57.02 2  1/2-16UN 2     1/4-16UN 61.93 22.23 9.12 3.18
