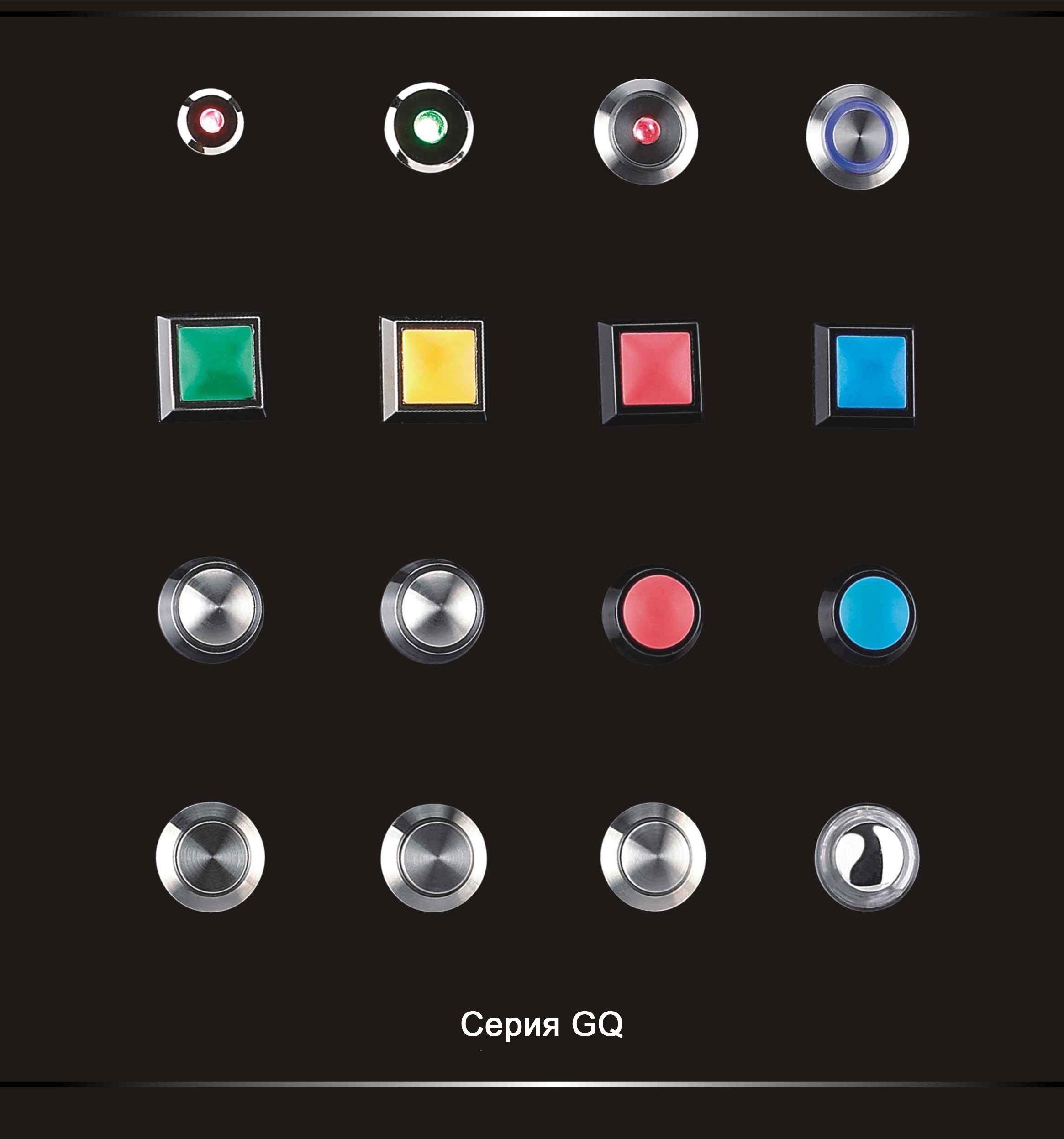

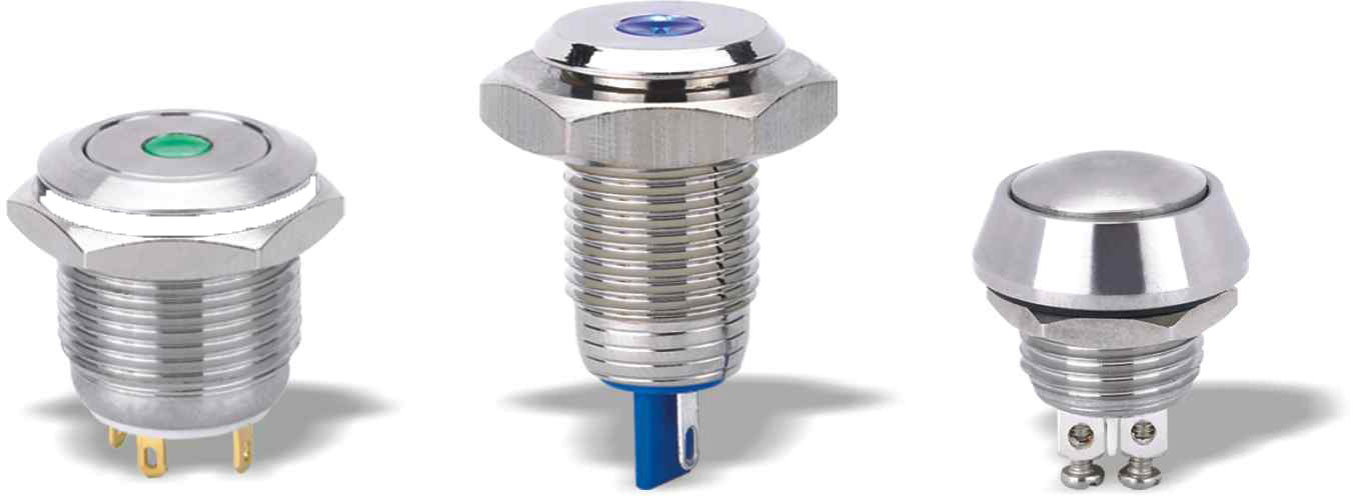

Антивандальные кнопки ONPOW серия GQ описание и общая информация для заказа

антивандальные кнопки

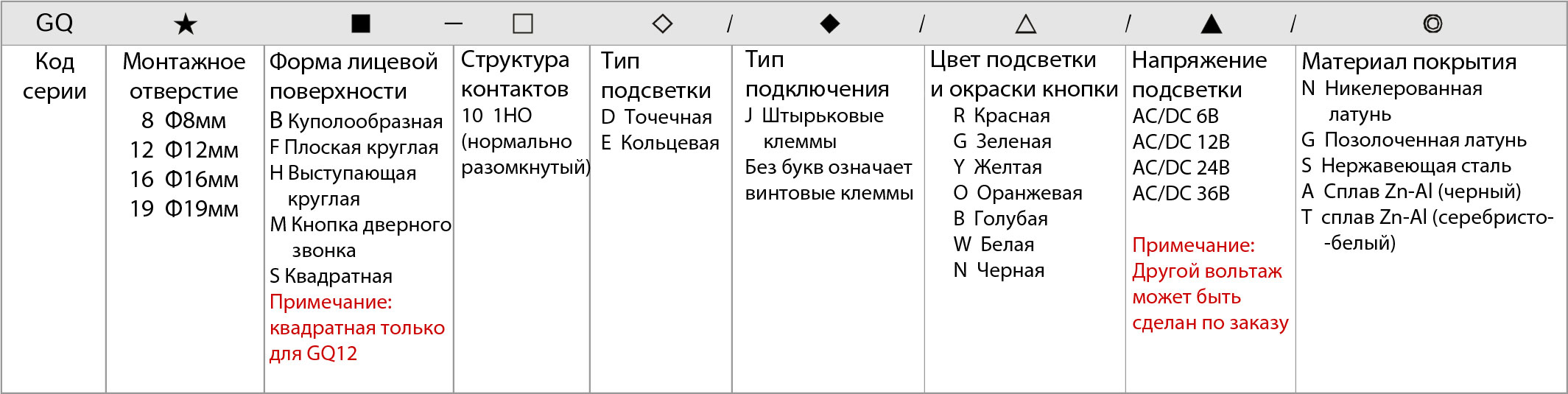

Описание порядкового номера
расшифровка индексов

Примечание:

1. Пожалуйста, внимательно ознакомьтесь с каталогом и выберите правильную позицию в соответствии с обозначением.
2. Ø16(НЗ) и Ø19(НЗ) могут быть изготовлены на заказ под винтовые клеммы.

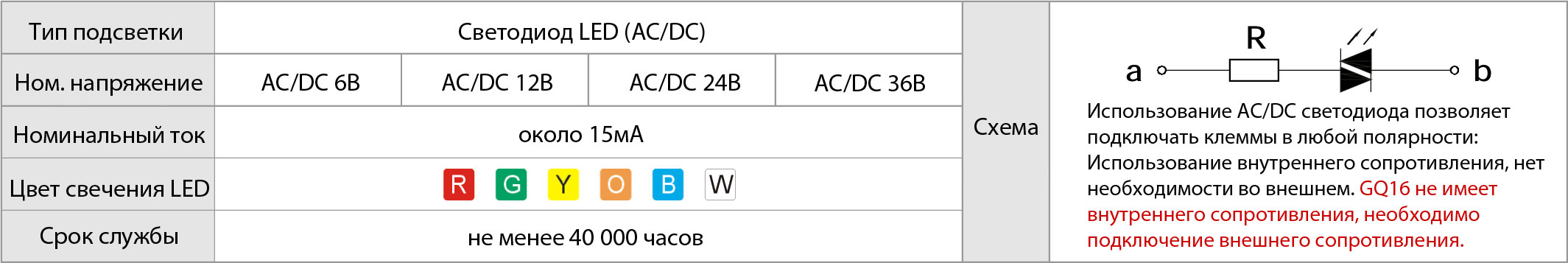

Характеристики подсветки
подсветка кнопки

Примечание:

Светодиод LED под постоянный ток (DC) и другой вольтаж может быть изготовлен на заказ.

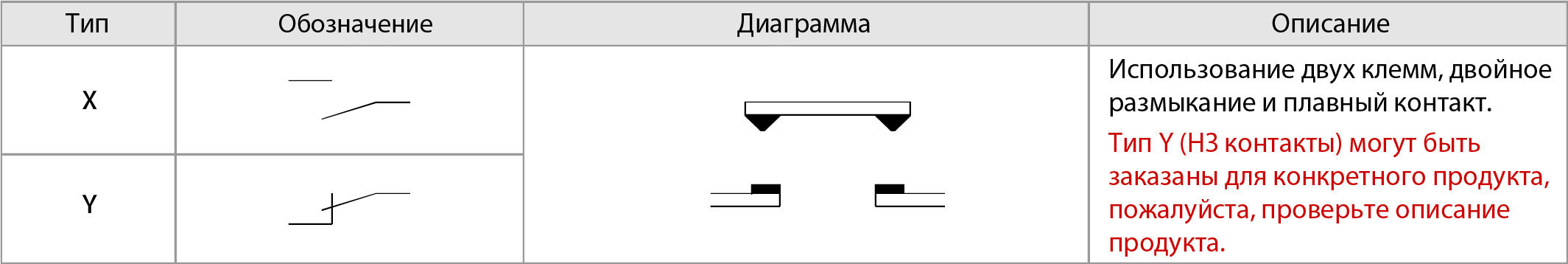

Схема коммутации
схема коммутации

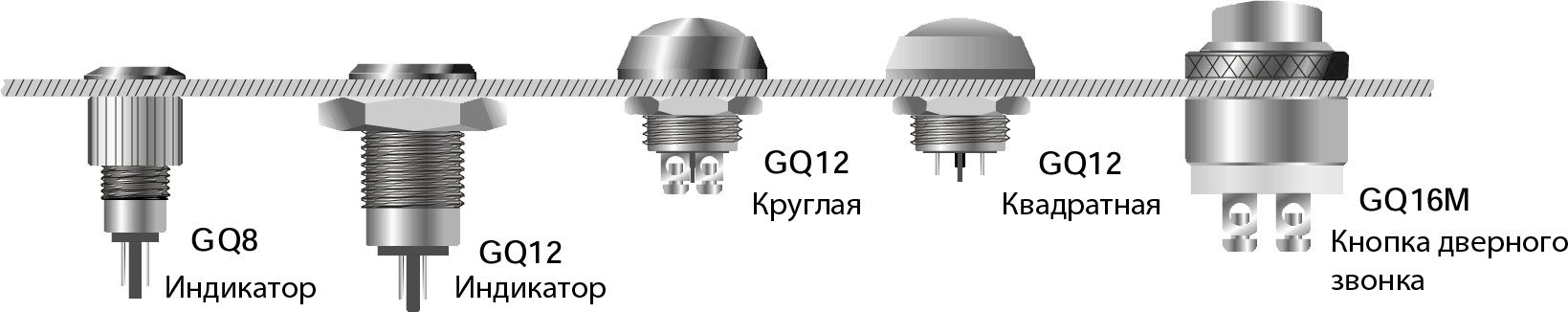

Примеры монтажа

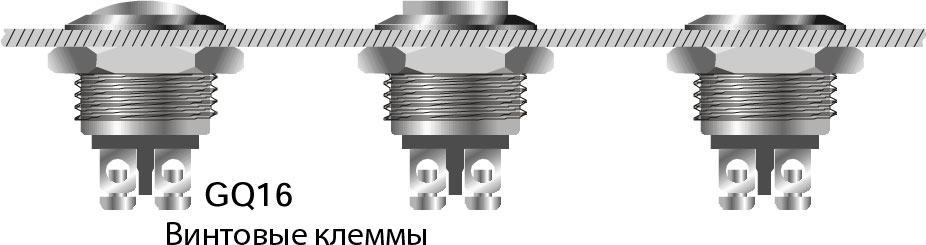

диаметр 16мм винт

винтовые клеммы

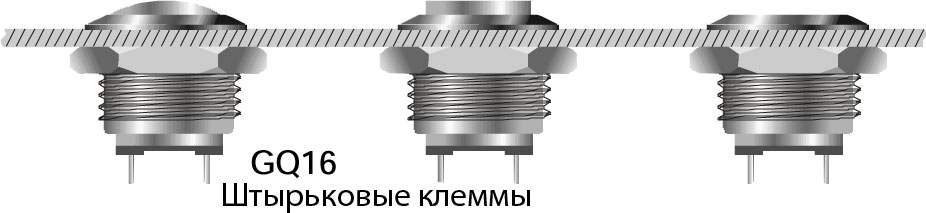

клеммы под пайку

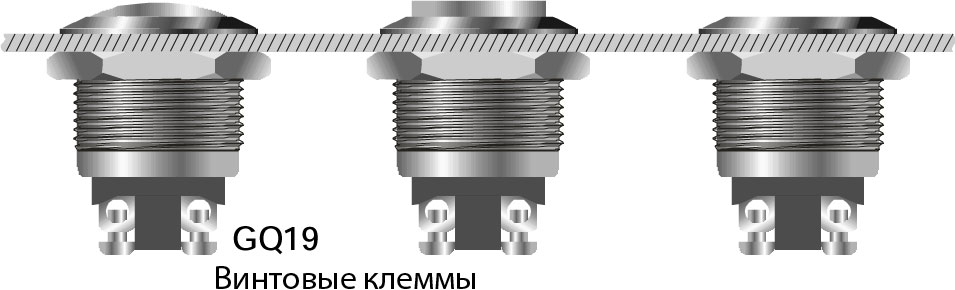

gq19 кнопки

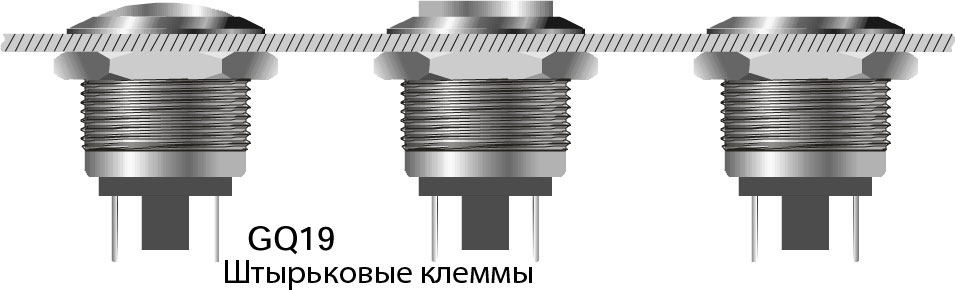

Примеры установки
примеры установки кнопок onpow
